AVENTICS-7471313232

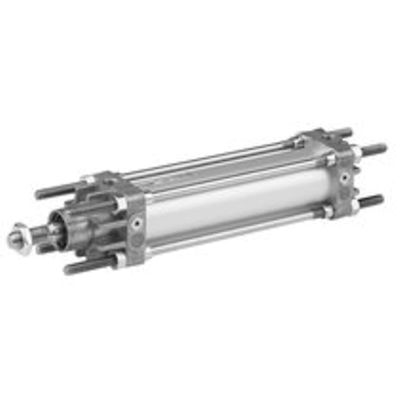

AVENTICS™ Tie rod cylinder, CNOMO NFE 49-001, Series C12P 7471313232

製品概要

C12P-050-0100-22101MA11G00-M00-000-0000

規格
CNOMO / NFE 49-001
ピストン Ø
50 mm
ストローク
100 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
1077 N
ピストン力 出方向
1237 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
ポート
G 1/4
ピストン棒ねじ
M16x1,5
重量 0 mm ストローク
1.1 kg
重量 +10 mm ストローク
0.068 kg
ストローク 最大
2100 mm
中間
圧縮空気
最小の媒体温度
-20 °C
最大の媒体温度
80 °C
最大粒子サイズ
50 µm

機能

  • CNOMO NFE 49-001
  • NFE 49-001 に準拠
  • Ø 25 mm ... 200 mm
  • Max. stroke: 2600 mm
  • 堅牢な設計
  • オプション:ピストンロッド、耐熱性
