AVENTICS-8646ARH24NA00H0

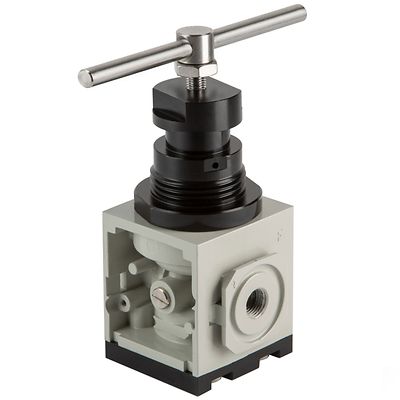

AVENTICS™ 調圧弁, シリーズ 646 8646ARH24NA00H0

製品概要

8646ARH24NA00H0

指示
鉄道アプリケーション用規格適合
機能
大流量用、直列型
コンポーネント
調圧器
設定オプション
T-グリップ
圧力ゲージ
圧力計なし、アダプタプレートあり
取付け位置
任意
ポート
1/2 NPT
圧縮空気ポート 規格
ISO 228-1 規格
定格吐出 Qn
7000 l/min
レギュレーション範囲 min.
0.5 bar
レギュレーション範囲 max.
10 bar
作動圧力(最小)
1 bar
作動圧力の最大値
16 bar
最少周囲温度
-40 °C
最高周囲温度
70 °C
中間
圧縮空気
最小の媒体温度
-40 °C
最大の媒体温度
70 °C
重量
0.272 kg
材質 ハウジング
アルミニウム
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • シリーズ 646 鉄道用フィルタは、鉄道用途の空気または不活性ガスで使用するように設計されています
  • -40 °C〜+70 °C(-40 °F〜+158 °F)の広い周囲温度範囲
  • 防火、衝撃・振動、耐腐食性に関する鉄道仕様に適合
  • 微粒子および合体フィルタが利用可能
  • コンパクトな軽量構造
