AVENTICS-ASND11-4-1

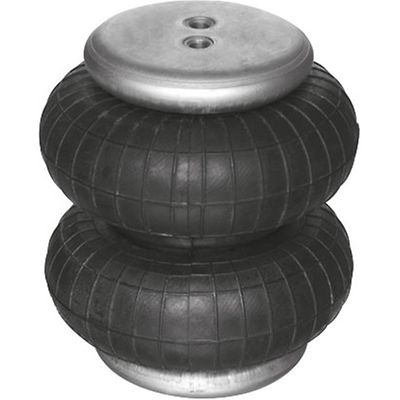

AVENTICS™ シリーズ BCP ASND11-4-1

製品概要

AVENTICS BCP シリーズシリンダは、標準バージョンに堅固なフランジ付きスチールカバーと天然ゴム製のベローズを備えたベローズアクチュエータです。耐熱版の場合は、エピクロルヒドリンゴム (ECO) 製のベローズで、耐食版はステンレススチールカバー (V2A) という違いがあります。

ベローシール
2折
型式
カバー付きベローシリンダー
作動原則
シングル動作、無圧 引込み
圧縮空気ポート
1/4 NPT
カバー直径
108 mm
許容傾斜角度 最大
20 °
最大有効ストローク
107.95 mm
輻射方向の取り付けの最小スペース
180 mm
取付け高さ、最小
72 mm
最大設置高さ
180 mm
力 最小
3500 N
力 -最大
8700 N
作動圧力(最小)
0 bar
作動圧力の最大値
8 bar
最少周囲温度
-40 °C
最高周囲温度
70 °C
中間
圧縮空気
次の温度以上では耐用年数が短くなります:
50 °C
ピストン力を決める圧力
6 bar
重量
1.5 kg
材質 ベロー
天然ゴム
材質 カバー
スチール, クロムメッキ
表面 カバー
亜鉛めっき

機能

  • 永久的に圧着された接続プレートを備えたベローズシリンダ
  • 小さな設置スペースで大きな力を許容
  • 直角運動と軸オフセットを可能にします
  • 高い耐腐食性と耐熱性
  • 最高 24 bar までの安全性テスト済
