AVENTICS-G645ARS22PA00H0

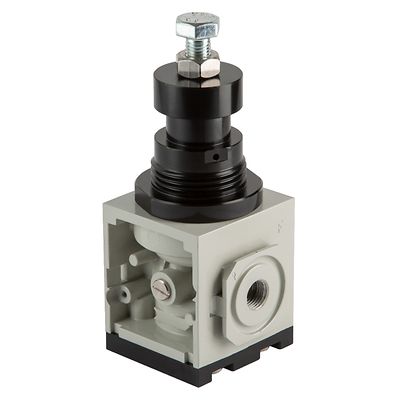

AVENTICS™ 調圧弁, シリーズ 645 G645ARS22PA00H0

製品概要

645 シリーズ鉄道レギュレータは 、制御ブレーキ 、ホーン 、パンタグラフ 、サンディングシステムなどの鉄道用途の圧力を調整するために使用され 、悪天候時に車輪とレールの摩擦を増加させるために使用されます。 ポートまたはサブベースに取り付けられた構成で 、高流量と低流量を含む 4 つのバージョンがあります 。このユニットは 、火災安全( EN 45545 : HL3 、 衝撃と振動 (EN 61373: Cat 1クラスB ) 、および耐腐食性( ISO 9227 ) に関する鉄道規制を満たしています。これらの堅牢で大流量の製品は 、最大10 bar( 145 PSIG )の出力圧力と 、ネジ 、Tハンドル 、またはロック可能なノブを含む3つの異なる調整方法で利用できます 。

型式
シート弁
型式
大流量用、直列型
圧縮空気 ポート 入力
G 1/4
タイプ 圧縮空気 ポート 入力
雌ねじ
圧縮空気ポート 出力
G 1/4
タイプ 圧縮空気ポート 出力
雌ねじ
作動圧力(最小)
1 bar
作動圧力の最大値
16 bar
レギュレーション範囲 min.
0.5 bar
レギュレーション範囲 max.
10 bar
最少周囲温度
-40 °C
最高周囲温度
70 °C
最小の媒体温度
-40 °C
最大の媒体温度
70 °C
中間
圧縮空気
Qn 1 > 2
1650 l/min
重量
0.247 kg
材質 ハウジング
アルミニウム, 真鍮, ポリアミド
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • 645 シリーズ 鉄道レギュレータは 、鉄道用途で空気または不活性ガスで使用するように設計されています
  • -40° C 〜 +70° C (-40° F 〜 +158° F) の広い温度範囲
  • 防火 、衝撃・振動 、耐腐食性に関する鉄道仕様に適合
  • 高流量と低流量 、ポートまたはサブベースマウント構成で利用可能
  • コンパクトな軽量構造
  • 調整ネジ 、Tハンドル 、またはロック可能なノブによる圧力設定

部品 / アクセサリ
