AVENTICS-R402000986

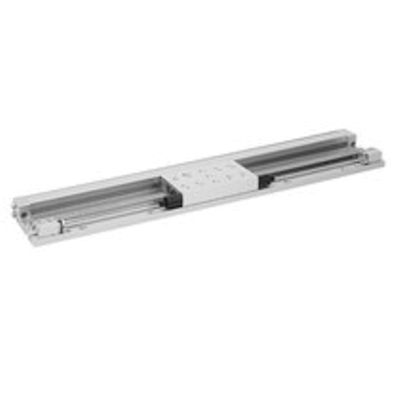

AVENTICS™ Guided slide unit, Series GSU R402000986

製品概要

GSU-DA-016-0200

機能

  • 高さを最適化した高耐荷重
  • ロッドレスドライブ
  • 片側または両側の空気接続が利用可能
  • 多様なストローク設定可能
  • 油圧式エンドポジションクッション
  • 安定したリニアガイド
  • 統合センサ溝
  • 容易に組み合わせが可能なシステム部品
ピストン Ø
16 mm
ストローク
200 mm
ポート
M5
作動原則
ダブル動作
電磁ピストン
電磁ピストン付き
案内
玉レール案内、小型
Easy2Combine
対応
ピストン力
127 N
ピストン力を決める圧力
6,3 bar
緩衝長さ
10 mm
緩衝エネルギー
2.3 J
調整可能な終端停止
調整可能な終端停止
緩衝
油圧式
緩衝
固定設定
速度 最大
1.5 m/s
ストローク 最大
1000 mm
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
最少周囲温度
0 °C
最高周囲温度
60 °C
中間
圧縮空気
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
最大粒子サイズ
5 µm
重量 +10 mm ストローク
0.031 kg
