AVENTICS-R412000358

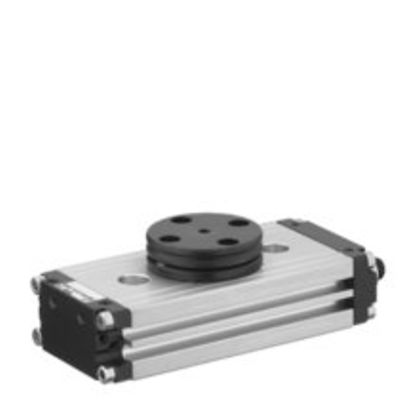

AVENTICS™ Rotary Compact Module, Series RCM-SE R412000358

製品概要

RCM-06-180-SE-00-00

直径
6 mm
圧縮空気ポート
M3
電磁ピストン
電磁ピストン付き
形式 回転モジュール
ラック付きダブルピストン
Easy2Combine
対応
サイズ
RCM-06
トルクの理論値
6 bar
最低回転時間
0.12 s
1 回転あたりの空気消費量
2.26 cm³
最大許容軸上軸受け負荷
170 N
最大許容輻射軸受け負荷
170 N
最大許容質量慣性モーメント
0.08 kg cm²
理論回転トルク
0.17 Nm
反復精度
0.2 °
緩衝
伸縮性
回転角度 min.
0 °
回転角度 max.
180 °
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
最少周囲温度
5 °C
最高周囲温度
60 °C
最小の媒体温度
5 °C
最大の媒体温度
60 °C
中間
圧縮空気
圧縮空気のオイル含有量 最小
0 mg/m³

機能

  • 対向する空気圧ダブルピストンドライブ(ラック/ピニオン)と、遊びのない正確な回転フランジの組み合わせ
  • トルクとスペースの最適な比率と回転フランジの外側横力とトルクの吸収による高出力密度
  • コンパクトなデザインにより、最小限のスペースで高いトルクと機能を提供
