AVENTICS-R412008516

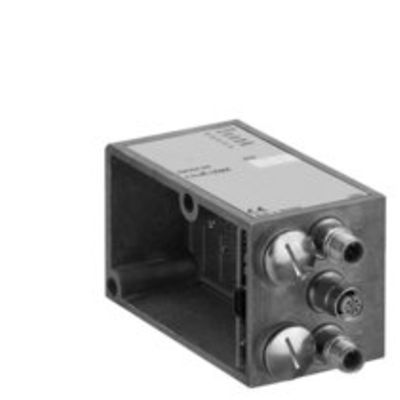

AVENTICS™ Optional fieldbus connection with I/O function (CMS), B-design R412008516

製品概要

CMS-B-BPDP-32DR

型式
ドライバ付きのバスカプラ と 入力装置つ
フィールドバスプロトコル
PROFIBUS DP
ポート I/O
32 出力
フィールドバス設計
B設計
最少周囲温度
0 °C
最高周囲温度
50 °C
電磁コイルの数 最大
32
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-15% / +20%
電流入力 エレクトロ二クス
0.12 A
作動電圧、アクチュエータ
24 V DC
保護タイプ
IP65
電流入力 最大 シングルコイル
0.063 mA
I/O モジュールの拡張 最大
6
無線妨害 次に準拠します
EN 61000-6-4:2001
電磁環境適性 次に準拠します
IEC 61000-6-2, DIN EN 61131-2:2004
ポート バルブシステム
ソケット
ポート バルブシステム
ストリップ 2.0 mm
ポート バルブシステム
3x13 極
通信ポー 1, ト タイプ
プラグ (male)
通信ポート 1, スレッドサイズ
M12
通信ポート 1, 極数
5極
通信ポート 1, コーディング
B - コード化
通信ポー 2, ト タイプ
ソケット (female)
通信ポート 2, スレッドサイズ
M12

機能

  • ドライバー付きバスカプラ
  • 電気接続は空気圧接続と同じ側にあり、スペースを節約します
  • M12 コネクタによる簡単な組み立て
  • M8 または M12 コネクタを備えたデジタル入力モジュール
  • 最大6つの I/Oモジュールが可能
