AVENTICS-R412014583

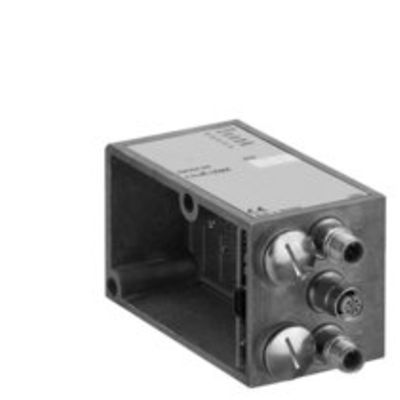

AVENTICS™ Optional fieldbus connection with I/O function (CMS), B-design R412014583

製品概要

CMS-B-PNRT7/8 32EST

型式
ドライバ付きのバスカプラ と 入力装置つ
フィールドバスプロトコル
PROFINET IO
ポート I/O
32 出力
E/A 対応
E/A機能なし
電気接続 タイプ
プラグ (male)
電気接続 サイズ
7/8″-16UNF
電気接続 極数
5極
フィールドバス設計
B設計
最少周囲温度
0 °C
最高周囲温度
50 °C
電磁コイルの数 最大
32
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-15% / +20%
電流入力 エレクトロ二クス
0.1 A
作動電圧、アクチュエータ
24 V DC
保護タイプ
IP65
高作動時間
1.2 s
電流入力 最大 シングルコイル
0.1 mA
I/O モジュールの拡張 最大
6
無線妨害 次に準拠します
EN 61000-6-4
電磁環境適性 次に準拠します
EN 61000-6-2
通信ポート
ソケット (female)
通信ポート
M12x1
通信ポート
4極
通信ポート
D - コード化

機能

  • ドライバー付きバスカプラ
  • 電気接続は空気圧接続と同じ側にあり、スペースを節約します
  • M12 コネクタによる簡単な組み立て
  • M8 または M12 コネクタを備えたデジタル入力モジュール
  • 最大6つの I/Oモジュールが可能
