AVENTICS-R412020403

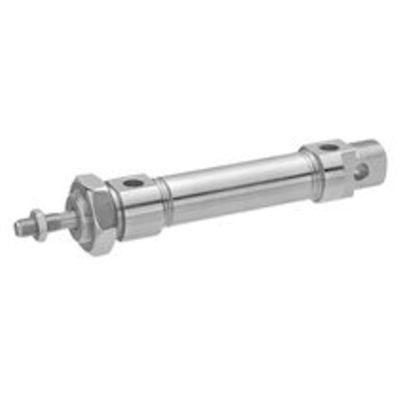

AVENTICS™ 高級鋼 丸形シリンダー, シリーズ CSL-RD R412020403

製品概要

CSL-DA-016-0160-1-SC-1-0-000-STD-BAS

規格
ISO 6432
ピストン Ø
16 mm
ストローク
160 mm
ポート
M5
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, 食品加工での使用に適合, ATEX でオプション
ピストン棒
片側
シリンダー特徴
バージョン:標準タイプ
スクレーパ
食品加工での使用に適合した泥落とし
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
109 N
ピストン力 出方向
127 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
ピストン棒ねじ
M6
戻り力
0.14 J
重量 0 mm ストローク
0.034 kg
重量 +10 mm ストローク
0.0024 kg
ストローク 最大
800 mm
中間
圧縮空気
最小の媒体温度
-20 °C

機能

  • コンパクトでクリーンな設計
  • アンダーカットのないスクレーパーは、ピストンロッドの周りの汚れやデッドスペースの蓄積を防ぎます
  • 食品安全性の保証
  • 化学物質に対する耐性
  • ピストンの直径は 16 mm〜63 mm です
  • シングルピストンロッド、弾性/ 事前調整/ 手動調整されたクッション、磁気検出、ATEX として利用可能な構成
