AVENTICS-R412020588

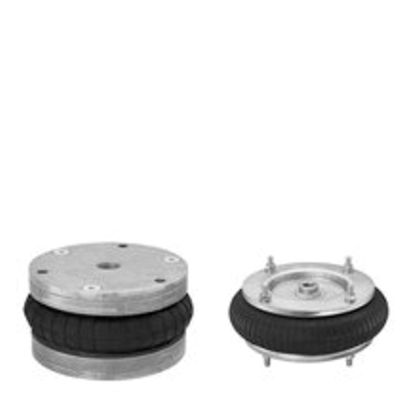

AVENTICS™ Series BCC R412020588

製品概要

BCC-SB-330-085-0NR-ST-G012

ベローシール
1折
型式
固定リングとカバー付きベローシリンダー
作動原則
シングル動作、無圧 引込み
圧縮空気ポート
G 1/2
カバー直径
260 mm
特性
12x1
許容傾斜角度 最大
20 °
最大有効ストローク
85 mm
輻射方向の取り付けの最小スペース
350 mm
力 最小
18000 N
力 -最大
38000 N
作動圧力(最小)
0 bar
作動圧力の最大値
8 bar
最少周囲温度
-40 °C
最高周囲温度
70 °C
中間
圧縮空気
次の温度以上では耐用年数が短くなります:
50 °C
ピストン力を決める圧力
6 bar
重量
5.4 kg
材質 ベロー
天然ゴム / ブタディエンゴム
材質 カバー
スチール
表面 カバー
亜鉛めっき

機能

  • 取り外し可能な接続部品を備えたベローズシリンダ
  • 小さな設置スペースで大きな力を許容
  • 直角運動と軸オフセットを可能にします
