AVENTICS-R412027214

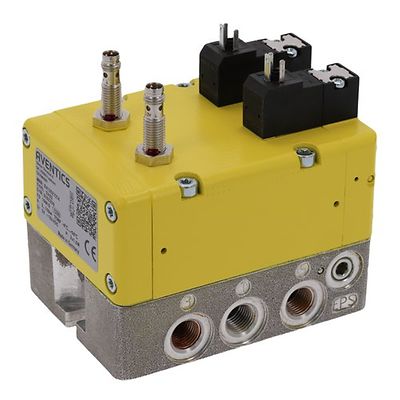

AVENTICS™ 5/2 directional safety valve, Series SV03 R412027214

製品概要

SV03-5/2XX-SR-24DC-I-SC-PD-G014-FC-PNP

作動
電気
切換原則
5/2
圧縮空気ポート 出力
G 1/4
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
規格
SO 13849-1、 カテゴリ4、 パフォーマンスレベル:e (可能)
型式 弁
両ダブルスライダー弁
リセット
ばね戻り付き
圧縮空気 ポート 入力
G 1/4
電力 消費 DC
1.5 W
作動圧力(最小内部
3 bar
作動圧力の最大値 内部
10 bar
作動圧力(最小外部
0 bar
作動圧力の最大値 外部
10 bar
最少周囲温度
4 °C
最高周囲温度
50 °C
最小の媒体温度
4 °C
最大の媒体温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³

機能

  • 最小作動時間を実現する迅速な応答
  • バルブ故障監視用位置センサ
  • 圧力範囲 3 bar ~ 10 bar
  • 標準としての内部および外部パイロット電源
  • カテゴリ 4 パフォーマンスレベル「e」、ISO 13849-1
