AVENTICS-R412029133

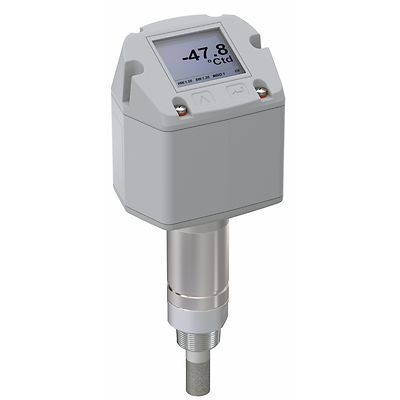

AVENTICS™ Dew point sensor DS1 R412029133

製品概要

Aventics DS1 露点センサは、空圧システムの露点温度を測定するために設計され、高い信頼性を備えた高精度機器です。このセンサは水分含有量を検出し、空圧システム内の空気の品質確保に大きく貢献します。DS1 はリアルタイムの正確なデータを提供して、水分に起因する機器の腐食、凍結、誤動作などの問題の予防に役立ちます。コンパクトな設計で、既存システムとの統合も容易であるため、最適な性能と空圧コンポーネントの寿命を維持するには最適な選択肢です。Aventics DS1 は、厳しい空気圧の品質水準が必要な用途には不可欠で、システム全体の効率性と製品品質を高める効果があります。

測定範囲 最小
-80 °Ctd
計測範囲 最大
20 °Ctd
精度
± 1 °C bei + 50 ... - 20 °Ctd, ± 2 °C bei - 20 ... - 50 °Ctd, ± 3 °C bei - 50 ... - 80 °Ctd
作動圧力(最小)
-1 bar
作動圧力の最大値
50 bar
作動電圧
24 V DC, 10-30 V DC
保護タイプ
IP65
証明書
EMV in according with DIN EN 61326-1
最少周囲温度
-40 °C
最高周囲温度
80 °C
最小の媒体温度
-20 °C
最大の媒体温度
70 °C
指示
ideal 0...50 °C
表示
TFT 1.8"
表示
- 20 ... 50 °C
電気接続 タイプ
ソケット
電気接続 サイズ
M12
電気接続 極数
5極
PC ポート
Modbus-RTU Interface (RS 485)
出力信号
4 ... 20 mA = - 20 ... 50 °Ctd
負担
< 500
重量
0.408 kg
材質 ハウジング
ポリアミド グラスファイバー補強 (PA 66 GF)

機能

  • -80...+20°Ctd あるいは -20...+50°Ctd などの異なる測定範囲で作動するすべてのタイプの圧縮空気ドライヤーに最適です。
  • 耐結露性センサエレメント
  • 長期にわたる安定性とドリフト耐性
  • ガスに依存しない測定、その他の非腐食性ガスにも適しています
  • 短い調整時間、特に湿気が浸入した場合
  • 保護等級 IP65
  • アナログ出力 4...20 mA および Modbus RTU (RS 485) インターフェース
  • Modbus TCP PoE(イーサネット)
  • 測定値は様々な単位で使用可能、圧力下露点 [°Ctd] 温度 [°C]、rel 湿度 [%rh]、絶対湿度 [g/m³]、湿度 [g/kg]、含水率 V/V [ppmV/V]、水蒸気分圧 [hPa]、大気圧露点 [°Ctd.atm]
