AVENTICS-R414001636

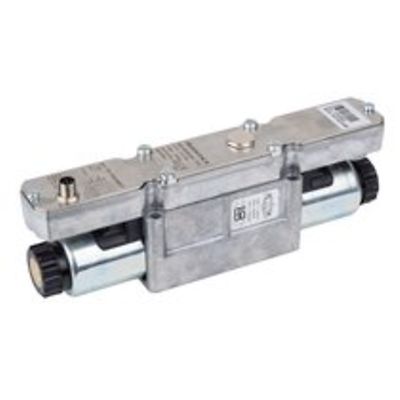

AVENTICS™ E/P pressure regulator, Series ED12 R414001636

製品概要

ED12-000-100-420-1M12A

制御
直接制御
レギュレーション範囲 min.
0 bar
レギュレーション範囲 max.
10 bar
作動圧力(最小)
0.5 bar
作動圧力の最大値
12 bar
ヒステリシス
< 0,03 bar
中間
圧縮空気
定格吐出 Qn
2600 l/min
最少周囲温度
5 °C
最高周囲温度
50 °C
最小の媒体温度
5 °C
最大の媒体温度
50 °C
作動電圧 DC
24 V
電流入力 最大
1400 mA
保護タイプ
IP65
許容高調波度
5%
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
型式
シート弁
取付け位置
α = 0 ... 90° ±β = 0 ... 90°
証明書
CE – 適合性準拠宣言
電気接続 サイズ
信号ポート経由
信号ポート
入力と出力
信号ポート
プラグ

機能

  • 頑強なポペットバルブ技術
  • 高い制御精度とダイナミクス
  • 幅広いアプリケーションに適合
  • 高い空気流量
  • ED12 は、アナログバージョンから EtherCAT 経由のフィールドバス接続までのさまざまなタイプの接続をサポートします。
