AVENTICS-R422005156

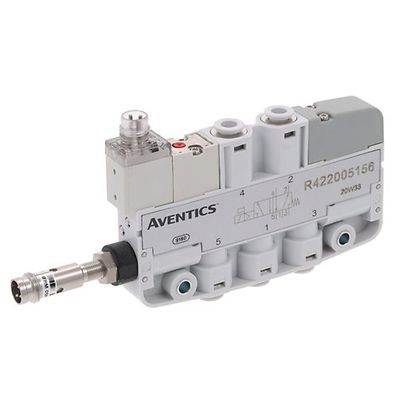

AVENTICS™ 5/2 directional valve, series LS04-PD R422005156

製品概要

LS04-AF-PD-5/2-024DC-I-M8-D4

作動
電気
定格吐出 Qn
180 l/min
切換原則
5/2
圧縮空気ポート 出力
Ø 4
作動圧力(最小)
3 bar
作動圧力の最大値
7 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止なし
電気接続 サイズ
M8
電気接続 極数
3極
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
チューブ接続
リセット
ばね戻り付き
最少周囲温度
-10 °C
最高周囲温度
50 °C
最小の媒体温度
-10 °C
最大の媒体温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³

機能

  • コンパクトおよび軽量
  • 高速切り替えが可能
  • 統合が容易
  • 移動用途に最適です。
