AVENTICS-R424B11120

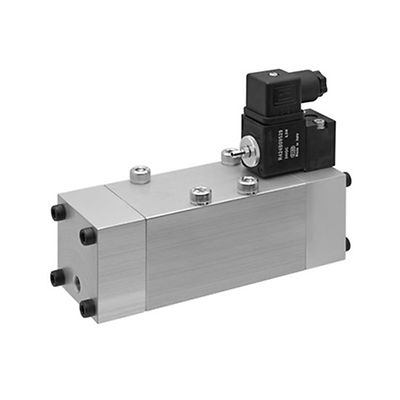

AVENTICS™ 5/2-directional valve, Series HV30 R424B11120

製品概要

AVENTICS HV30 シリーズ は、バルブ規格 ISO 5599-1 に準拠しています。フローのレベルと堅牢性により、特に周囲温度が高い場合、HV30 はアルミニウムアプリケーションに最適なバルブです。

作動
電気
定格吐出 Qn
4300 l/min
切換原則
5/2、ばね戻り付き
作動圧力(最小)
3.5 bar
作動圧力の最大値
9 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
なし
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 A
封止原則
軟質封止
パイロット
内部
規格
ISO 5599-1
パイロット弁幅
30x22 mm CNOMO
型式 弁
シート弁
サイズ
ISO 3
接続タイプ
プレート接続
インターロック原則
ベースプレートの原則 1x
制御圧力、最小
3.5 bar
制御圧力、最大
9 bar
最少周囲温度
10 °C
最高周囲温度
120 °C
最小の媒体温度
10 °C
最大の媒体温度
120 °C
中間
圧縮空気

機能

  • Qn = 4300 l/min
  • 電気制御: フォーム A
  • 幅: 71 mm
  • 周囲温度範囲 10℃ ~ 120℃
