  • AVENTICS™ Quick-Exhaust-Valve R431003038
AVENTICS-R431003038

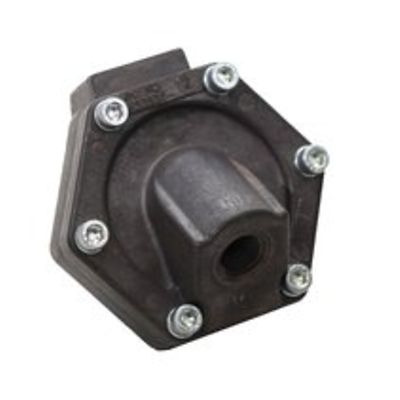

AVENTICS™ Quick-Exhaust-Valve R431003038

ワークスペースに追加
エキスパートに相談する
CAD を表示
データシートを見る
製品の概要

製品概要

AVENTICS シリーズクイック排気バルブは、アルミニウムまたはポリマー本体を備えた空気圧クイック排気バルブです。エアシリンダ、クラッチ、その他の空気圧機器の排気を高速化します。大型の内部排気通路を備えた高感度製品は、空気を素早く排出することで最高速度の操作を実現し、排気バルブ関連のチャタリングを排除する特別なダイヤフラム設計の利点も備えています。

仕様

Qn 1 to 2
1700 l/min
Valve Type
Poppet valve
Port Size
1/4″ NPTF
Compressed air connection
1/4″ NPTF
Compressed air connection 2
1/4″ NPTF
Max Working Pressure
10.3 bar
Min to Max Ambient temperature
-40 °C - 71 °C

機能

  • Qn 1 ～ 2 = 1000 l/分 ... 11950 l/分
  • Qn 2 ～ 3 = 1840 l/分 ... 13450 l/分
