AVENTICS-R452000627

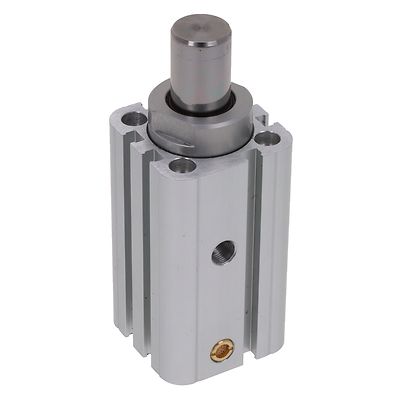

AVENTICS™ 小型シリンダー, シリーズ CCI-SC R452000627

製品概要

CCI-SA-032-15-ST-TR

規格
ISO 21287 に基づく
ピストン Ø
32 mm
ストローク
15 mm
ポート
G 1/8
作動原則
シングル動作、無圧 押出し
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
シリンダー特徴
ピボット 型式
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
309 N
ピストン力 出方向
507 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
最大弾力
35 N
最大許容輻射軸受け負荷
3270 N
マックス。スイッチング動作中の許容ラジアル軸受荷重 F
570 N
中間
圧縮空気
最小の媒体温度
-20 °C
最大の媒体温度
80 °C
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最大
5 mg/m³
ピストン棒
ステンレススチール
材質、フロントカバー
アルミニウム

機能

  • 堅牢な構造: 衝撃やラジアル荷重に対する高い耐性により、ベルトコンベアやその他の特殊機械での荷物の負荷を最大90 kgまで安全に停止できます。
  • アプリケーションの安全性: 単動式および複動式のシリンダとスプリングにより、緊急時や圧力障害時に質量を安全に停止できます。
  • 取り付けが簡単: ISO 21287 に対応した標準取付穴寸法
  • ノイズリダクション: ストローク端部の弾性クッショニング、および空気排気サイレンサーを単動シリンダーに取り付けて提供
  • ロッド設計オプション: 用途のニーズをよりよく満たすために、トラニオン、反回転のトラニオン、ローラーといったオプションがございます。
  • 柔軟な設置: 2 本の標準 M3x8 ネジにより、90° の方向付けでトラニオンロッドとローラーを搬送荷重に合わせられます
