AVENTICS-R452000847

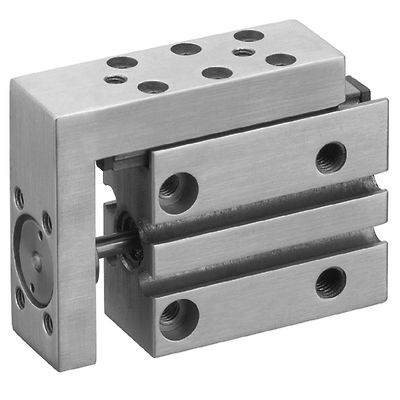

AVENTICS™ 小型往復台, シリーズ MSN R452000847

製品概要

MSN-DA-010-0010

ピストン Ø
10 mm
ストローク
10 mm
作動原則
ダブル動作
ポート
M5
緩衝
伸縮性
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
最少周囲温度
0 °C
最高周囲温度
60 °C
中間
圧縮空気
ピストン力 入方向、理論値
42 N
ピストン力 出方向、理論値
49 N
速度 最大
0.8 m/s
緩衝エネルギー
0.05 J
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
最大粒子サイズ
5 µm
ピストン力を決める圧力
6,3 bar
内蔵玉レール案内付き
内蔵玉レール案内付き
重量
0.122 kg
材質 ハウジング
アルミニウム
材質 ピストン棒
ステンレススチール
材質 ガスケット
ポリウレタン
材質 案内テーブル
アルミニウム
材質 案内レール
スチール, クロムメッキ

機能

  • コンパクトなナローデザイン
  • 正確な耐荷重
  • 無制限の取り付けオプション
