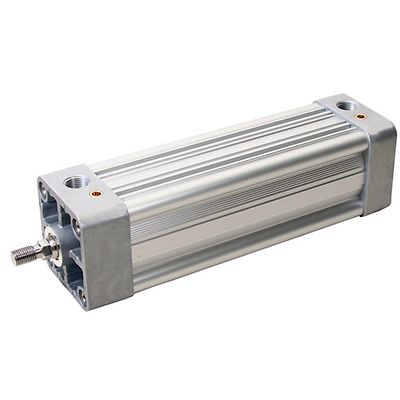

AVENTICS-R480698483

Profile cylinder NFPA, TaskMaster®, Series TM5

製品概要

1.5X7 P-CMX5-TMC7/16-20M-BAS

規格
NFPA
型式
穴径:Ø 1-1/2'' - 4", ピストン棒ねじ KK1, ボルト固定:NFPA MX5
ピストン Ø
38.1 mm
ストローク
177.8 mm
作動原則
ダブル動作
緩衝
空気圧
電磁ピストン
電磁ピストン付き
スクレーパ材質
ポリウレタン
ピストン力を決める圧力
90 psi
ピストン力 入方向
391.46 N
ピストン力 出方向
707.3 N
最少周囲温度
-23.33 °C
最高周囲温度
73.88 °C
作動圧力(最小)
1.38 bar
作動圧力の最大値
10 bar
ポート
3/8 NPTF
ピストン棒ねじ
7/16-20 UNF
速度 最大
2 m/s
最小の媒体温度
-23.33 °C
最大の媒体温度
73.88 °C
中間
圧縮空気
ピストン棒
炭素スチール
材質、フロントカバー
アルミニウム加圧鋳造
シリンダーチューブ
アルミニウム
エンドカバー
アルミニウム加圧鋳造

機能

  • センサ用磁気ピストン標準
  • 頑丈な非腐食性アルミニウムチューブ
  • 頑丈な炭素鋼ピストンロッド
  • NFPA 規格に適合
