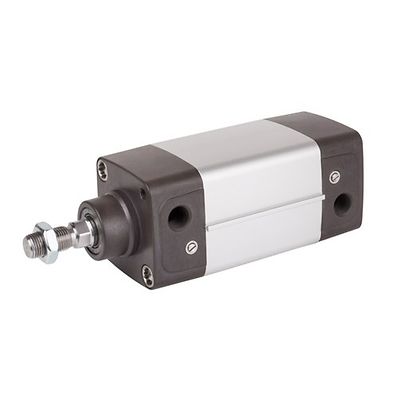

AVENTICS-R481609639

AVENTICS™ ISO 15552, series CCL-IS R481609639

製品概要

CCL-DA-032-0160-IS-021002221DAB00000-BAS

規格
ISO 15552
型式
グリースなし運転時の耐久期間向上のための乾燥運転用泥落とし
ピストン Ø
32 mm
ストローク
160 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, 食品加工での使用に適合, 高い防錆性
ピストン棒
片側
シリンダー特徴
乾燥運転用泥落とし
スクレーパ
乾燥運転用泥落とし
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
435 N
ピストン力 出方向
507 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1.5 bar
作動圧力の最大値
10 bar
ポート
G 1/8
ピストン棒ねじ
M10x1,25
緩衝長さ
16.5 mm
緩衝エネルギー
4.8 J
重量 0 mm ストローク
0.61 kg
重量 +10 mm ストローク
0.036 kg
ストローク 最大
1600 mm

機能

  • 陽極酸化された表面を容易に洗浄
  • スクレーパーと潤滑剤 (NSF-H1) は、食品用途で承認されています
  • 未使用の取付穴用の衛生的な保護キャップ
  • ピストンの直径が 25 mm ~ 125 mm の 8 つのサイズで利用可能
  • 弾性または空気圧緩衝からの選択が可能
  • システムのチューブのコンセプトを設計する際の柔軟性を高める、背面カバーでの給気と排気の空気接続を構成するオプション
