AVENTICS-R481636833

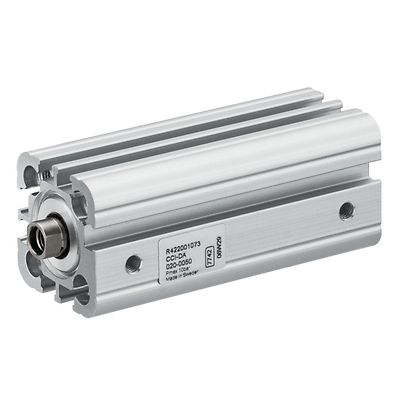

AVENTICS™ 小型シリンダー, シリーズ CCI R481636833

製品概要

CCI-DA-125-0030-02-000-000-1-2-000-000-1-00-000

規格
ISO 21287 に基づく
ピストン Ø
125 mm
ストローク
30 mm
ポート
G 1/4
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, ATEX でオプション
ピストン棒ねじ - タイプ
雌ねじ
ピストン棒ねじ
M16
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
7422 N
ピストン力 出方向
7731 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
戻り力
3.3 J
重量 0 mm ストローク
3.458 kg
重量 +10 mm ストローク
0.173 kg
ストローク 最大
500 mm
中間
圧縮空気
最小の媒体温度
-20 °C

機能

  • シリンダハウジングは、前後のカバーがプレス加工されたアルミニウムで構成されています。
  • 汚れがたまりにくいお手入れ簡単設計
  • 長さの許容差が小さい - 標準の ISO プロファイルシリンダより最大60%短いため、CCIシリーズ(ISO 21287)はコンパクトな機械設計に最適
  • シリンダ全長に沿ったシンプルなセンサ組付け
  • 追加の構成が可能 - 特別なストローク、中空ピストンロッド、耐熱バージョン、ピストンロッド延長などの機能を選択できます - ドキュメントと CAD を含む
  • ピストン径は 16 mm から 100 mm まで
