AVENTICS-R501A2B70MA00F1

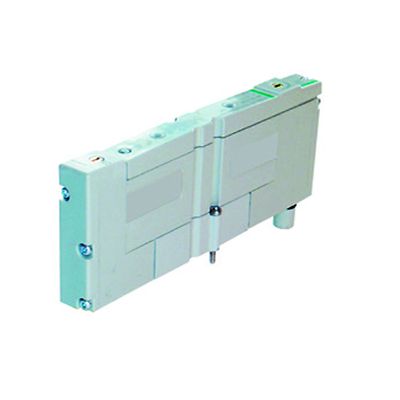

AVENTICS™ R501A2B70MA00F1

製品概要

DISTRIBUTOR TIGHT JOINTS 501 5/3 W2PLUG-IN CONTROL MANUAL PULSE 24VDC

作動
電気
弁機能
通気された中間位置
作動エレメント
両側作動
手動操作
一時停止なし
パイロット
外部
定格吐出 Qn
405 l/min
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
作動電圧
24 V DC
電圧許容差 DC
-15% / +10%
コネクタ付保護法
IP65
逆極性保護
極性反転防止
封止原則
軟質封止
電力 消費 DC
0.68 W
起動時間
100 %
Typ. (代表値) スイッチオン時間
17 ms
Typ. (代表値) スイッチオフ時間
38 ms
最少周囲温度
-10 °C
最高周囲温度
50 °C
重量
0.93 kg
材質 ハウジング
亜鉛ダイカスト

機能

  • モジュラー設計により、構成と変更が簡単
  • サブベースに取り付けられたバルブは、パネル内バルブのパイロット用途に最適です
  • 大流量、コンパクトサイズ、オプションの取り付けプレートにより、キャビネットスペースを効率的に使用できます
  • デュアル・スリーウェイ・バージョンにより、4 方向バルブのスペースに 2 つの 3 方向バルブを配置できます
  • AVENTICS G3 および 580 シリーズ電子フィールドバスプラットフォームとの互換性
  • 580 CHARM ノードは、電子マーシャリングを備えた DeltaV™ 分散制御システムと互換性があります
