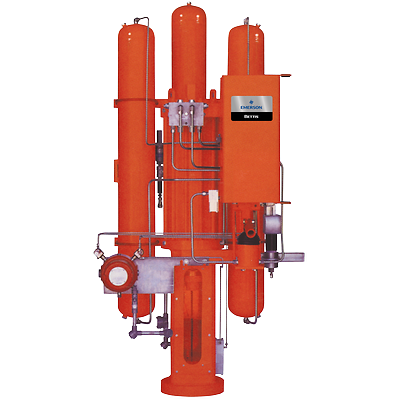

Bettis-DGH

Bettisガス油圧式リニアバルブオペレータ

製品概要

ガス圧送パイプラインのための高圧パイプラインスコッチヨーク空気圧リニアバルブアクチュエータ(空気圧または油圧供給ラインがない場合)。

機能

  • 遠隔地および厳しい気候条件の下で、高圧天然ガスパイプラインを制御します
  • すべてのモデルは、用途に適合するように選択された材料でのゼロ漏れピストンおよびロッドシールを装備しています
  • 遠隔制御、高/低遮断、ラインブレイクなどの多くの制御システム
  • 5年間の材質保証と技量保証による支援
  • 直線運動を回転運動に変換します。分離トルクは、565 Nm(5,000 lbs-in)から678,000 Nm(6,000,000 lbs-in)です。
  • オプションのダクタイル鋳鉄または鋳鋼ケースを搭載する標準軽量鋳造アルミ製ドライブケース
動力源
ガス油圧式
製品の種類
ガス油圧式アクチュエータ
駆動方式
リニア
証明書
ATEX

本製品は、電気および電子機器における特定危険物質の使用制限に関する指令 2011/65/EU(改正RoHS指令(RoHS 2)) の範囲から除外されている大型固定据付装置での使用のみが意図されています。
制御タイプ
オン/オフ、ESD
バルブタイプ
ロータリ(1/4回転)バルブとリニアバルブとのペアリング
動作温度
標準 -45°C~+ 66°C(-50°F~150°F)
トルク/推力
2,891,200 Nm(650,000 in-lbs)
動作圧力
標準 100 Bar(1,440 psig)
