Bettis-X6T

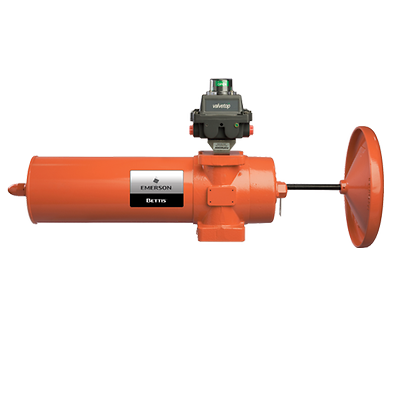

Bettis CBA300 スコッチヨーク機構空気圧式バルブアクチュエータ

製品概要

G シリーズのアクチュエータの強みを組み合わせた空気圧式アクチュエータで、コンパクトで軽量なうえに効率性と費用効率性の高い製品です。

機能

  • 既存の一般的な通信プロトコルと DCMLink によりシステムに統合可能
  • 経済的なねじジャッキ手動オーバーライドが可能で、動力損失時に信頼性のあるバルブ制御を確保
  • ISO/DIN 底部取り付けにより、バルブトップワークへの直接連結または密結合が可能
  • NAMUR 標準化により、アクセサリハードウェアの直接連結または密結合が可能
  • 5 年間の材質保証と技量保証による支援
動力源
空気圧
製品の種類
空気圧式アクチュエータ
駆動方式
複動式、ばね復帰式
証明書
IEC 60529、BS5490:1977-IP66 および IP67M

本製品は、電気および電子機器における特定危険物質の使用制限に関する指令 2011/65/EU(改正RoHS指令(RoHS 2)) の範囲から除外されている大型固定据付装置での使用のみに意図されています。
制御タイプ
オン/オフ、ESD
バルブタイプ
ボールバルブ、バタフライバルブ、非潤滑プラグバルブ、その他の 1/4 回転機構
動作温度
標準 -30 °C~+95 °C(-20 °F~+200 °F)。 高温 -18 °C~+177 °C(0 °F~+350 °F)
トルク/推力
複動式の最低トルク 835~2,492 Nm(7,388~22,055 in-lb)、ねじ復帰エンドトルク 286~1,182 Nm(2,532~10,457 in-lbs)
動作圧力
3~10 Bar(40~150 psig)
