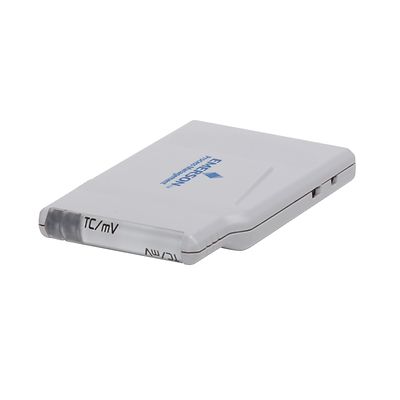

DeltaV-P-SE4303T02

DeltaV™ 熱電対/mV CHARM

製品概要

熱電対入力または低レベル電圧源向けに設計された熱電対 / CHARM(Characterization Module)。

センサタイプ: 熱電対、mV
B、E、J、K、N、R、S、T、特性なし、低レベル電圧源(±20 mV、±50 mVおよび±100 mV)
フルスケール信号範囲
全データシートを参照
繰返し精度
スパンの 0.05%
解像度
24 ビット A/D コンバータ / センサタイプに応じて異なります
キャリブレーション
不要
絶縁
各センサはガルバニック絶縁されており、1000 V DC まで工場でテストされています
DC/50/60 Hz 共通モードリジェクション
90dB
CHARM 電源要件
最大22 mA、24 V DC
冷接点温度補正(CJC)
精度 ±1.0°C、範囲 -40 ~ 85°C
オープンセンサ検出
あり
CHARM 熱放散
0.30 W
精度
全データシートを参照

文書と図面

機能

  • マーシャリングをなくし、コントロール・ルーム・キャビネットに影響を与えることなく、プラントのどのような場所にでも I/O を追加できます。
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
