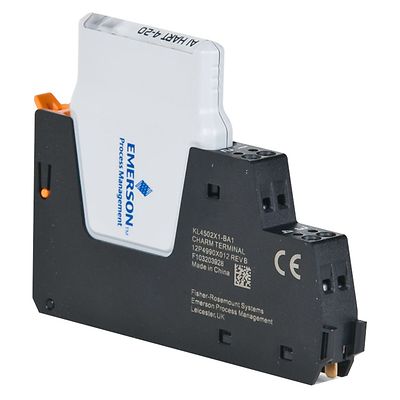

DeltaV-P-SE4304T01

DeltaV™ AO 4-20 mA HART CHARM

製品概要

4~20 mA、HART有りまたは無し、出力用のアナログ出力CHARM(Characterization Module)。

センサタイプ
4~20 mA(HART有りまたは無し)、0~20 mA
公称信号範囲(スパン)
4~20 mA、、(0~20 mAはオプション)
完全な信号範囲
0~24 mA
温度範囲での精度
スパンの0.25 %(0~60 °C)、スパンの0.5 %(-40~70°C)
解像度
16ビットD/Aコンバータ
校正
不要
利用可能なフィールド電源
750Ω負荷へ15 V DC電源で20 mA
フィールド回路保護
24 mA電流制限回路、フィールド配線切断
CHARM電源要件
最大42 mA @ 24 V DC
CHARM 熱放散
0.48 W
HART対応
AMS 用 HART v7パススルー、制御に利用な HART v7 変数およびデバイスステータス
HART データ更新レート
500 ms

文書と図面

機能

  • マーシャリングをなくし、コントロール・ルーム・キャビネットに影響を与えることなく、プラントのどのような場所にでも I/O を追加できます。
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
