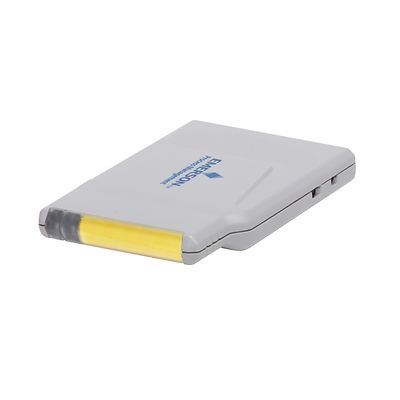

DeltaV-P-SS4303T03

DeltaV™ LS RTD CHARM

製品概要

RTD 入力用 LS(ロジックソルバー)RTD CHARM(Characterization Module)。

センサタイプ
RTD 入力 - 全データシートを参照
センサの構成
2 線、3 線または 4 線
フルスケールの信号範囲
全データシートを参照
精度
全データシートを参照
繰返し精度
スパンの 0.05%
解像度
24 ビット A/D コンバーター/センサータイプに応じて異なります
校正
不要
センサ励起電流
2 線および 4 線構成の場合 0.5 mA、3 線構成の場合 0.25 mA
絶縁
各センサはガルバニック絶縁されており、1000 V DC まで工場でテストされています
オープンセンサー検出
あり
CHARM 電源要件
最大18 mA @ 24 V DC
CHARM 熱放散
0.30 W
DC/50/60 Hz 共通モード除去
90dB

文書と図面

機能

  • マーシャリングをなくし、コントロール・ルーム・キャビネットに影響を与えることなく、プラントのどのような場所にでも I/O を追加できます
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
