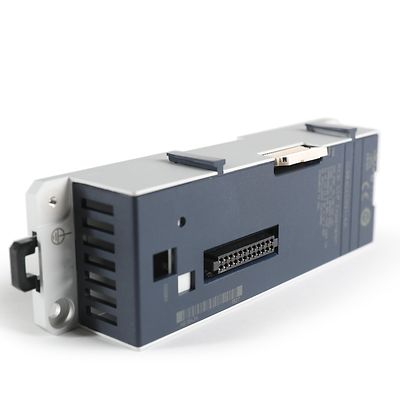

Emerson-P-IC694CEE001

RX3i CEP 拡張キャリア

製品概要

RX3i IO は、ミッションクリティカルなディスクリートおよびプロセスアプリケーション向けに設計されています。ラックベースの IO は、幅広い規格と高度な IO を併せ持ち、高機能診断と卓越した柔軟性を提供します。

部品番号
IC694CEE001
ネットワークアダプタ / 使用
IC694CEP001 に接続
目的
拡張スロットの追加
制限
1 つの拡張スロットで合計 2 スロット
PNS ステータスとコントロールビット
32 入力ステータスビットと 32 出力コントロールビット

機能

  • リモートノード内のすべてのモジュールのスキャン(入力および出力スキャン)
  • ユーザ指定の生産期間に、PROFINET ネットワーク上のデータを PROFINE IO コントローラに公開
  • 顧客指定の生産期間に、 PROFINET ネットワーク上の PROFINET IO コントローラからデータを受信。
  • リモートノード内の PROFINET IO コントローラとモジュール間の PROFINET 通信とモジュール設定を管理。
  • 通信が失われたときに I/O ステータスを管理
  • 障害情報(アラーム、診断など)を PROFINET IO コントローラに公開
  • Proficy Machine Edition を使用し、サポートされているすべての RX3i IO モジュールのフルプログラミングおよび設定サービス
  • デイジーチェーン/ライン、スター、またはリング(冗長メディア)ネットワークトポロジーをサポート
  • 2 個のスイッチ付きイーサネットポート、2 個の 8 芯 RJ-45 シールド・ツイスト・ペア 10/100 Mbps 銅線インターフェース
  • WinLoader を使用したファームウェアのフィールド更新用 USB ポート
