  • Fisher™ Type 63EG 逃し弁または背圧レギュレータ

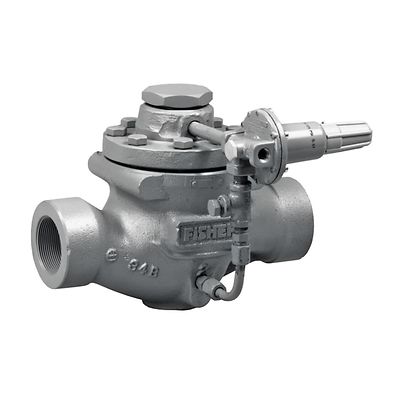

Fisher-P-63EG

Fisher™ Type 63EG 逃し弁または背圧レギュレータ

お問い合わせ
注文状況の確認
図面を見る

製品概要

フィッシャータイプの63EGパイロット式圧力リリーフバルブは、液体およびガスの両方のサービスに使用できます。タイプ63EGは、背圧またはバイパス用途の絞りにも適しています。 両方の構造のメインバルブは、迅速なメンテナンスのためにクイックチェンジトリムパッケージを使用しています。 リモートモニタリングの場合、タイプインジケータブラケット（PMB）をタイプ63EGで使用して、4300シリーズワイヤレスポジションモニタをトラベルインジケータに取り付けることができます。

CAD 図面とモデル: ここをクリック

機能

  • 静かな運転—Whisper Trim™ ケージオプションは高速度ガスからの騒音を10デシベルほど低減することができます。 Whisper Trimを装備したレギュレータは、リリーフバルブの出口で音速が頻繁に発生する高圧用途向けに特別に設計されています。
  • タイトシャットオフ—ナイフエッジのメタルプラグとソフトシートは、バブルタイトシャットオフを提供します。
  • 容易なインライン保守—トップエントリ設計なのでメンテナンスが簡単です。 パイプラインから本体を取り外さずに、トリム部品を点検、清掃、交換できます。
  • 低ビルドアップ—6358シリーズの逃し弁パイロットは、ビルドアップを低減しシステムを超過圧力から保護します。
  • 完全使用可能容量—Fisherブランド製品は、研究室で試験済みなので、公表されている流量キャパシティの 100% を確実に使用できます。
  • 走行インジケータ—シンプルな稼働時点検とシステムのトラブルシューティング
  • 安定した起動—パイロット内の独自の中空バルブステムは、通常のシステム起動時にメインバルブプラグの上部に素早く圧力を合わせることで、メインバルブの着脱を防ぎます。

仕様

本体サイズおよび端部接続スタイル
本体サイズ：NPS 1、2、3、4、6、8 x 6、12 x 6 / DN 25、50、80、100、150、200 x 150、300 x 150
エンドコネクション：NPT、CL150 RF、CL300 RF、CL600 RF、CL125FF、CL125RF、BWE、SWE、または PN 16/24/40
最大リリーフ（入口）圧力
タイプ 63EG: 400 psig / 27,6 bar
タイプ1098-63EGR: 82 psig / 5,7 bar
リリーフ圧力設定範囲
タイプ 63EG: 10 ～ 400 psig / 0,69 ～ 27,6 bar 9つの範囲内
タイプ1098-63EGR: 3 ～ 65 psig / 0,21 ～ 4,5 bar 3つの範囲内
温度性能
ニトリル (NBR): -20° ～ 180°F / -29° ～ 82°C
フルオロカーボン (FKM): 0° ～ 300°F / -18° ～ 149°C
エチレンプロピレン(EPDM): -20° ～ 275°F / -29° ～ 135°C
