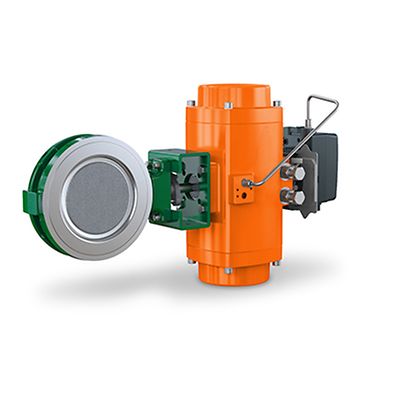

Fisher-P-8540

Fisher™ 8540 高性能バタフライバルブ

営業担当へのお問い合わせ

製品概要

Fisher 8540 バルブは、ソフトシールリングが付いた偏心ディスクを備えています。ソフトシールは、両方の流れ方向に優れたシール機能を提供します。角型シャフトとさまざまなアクチュエータを組み合わせて、締切性能を必要とする多くの用途に適した、高性能で高信頼の高いバルブです。

機能

  • 例外的なシャットオフ: 圧力補助作用を備えた双方向ソフトシールリングにより、仕様書に示されているより優れた締切性能が得られます。
  • シャフト保持 — 冗長シャフト保持により、保護が強化されます。パッキンフォロアとシャフトステップが相互作用してシャフトをバルブ本体にしっかりと固定します。
  • 簡単な取付け — バルブ本体は、ラインフランジボルトにより自己センタリングされ迅速かつ正確に配管に取付けられます。
  • リニア流量特性: ほぼ直線的な流量特性が正確な制御を実現します。
  • 粉体塗装 — Emerson の粉体塗装仕上げにより、すべての鋼部品に耐腐食性仕上げが施されています。

仕様

認定
PED、CUTR
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス鋼
動作温度
標準温度
電源
なし
圧力クラス
ASME
プロセス接続タイプ
ウエハー
シート/シールタイプ
PTFE シール
遮断クラス
ANSI/FCI 70-2 に準拠したクラス VI に対する双方向シャットオフ
規格
ASME B16.34
ステム
角型
バルブサイズ
NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12
バルブサイズ規格
NPS
