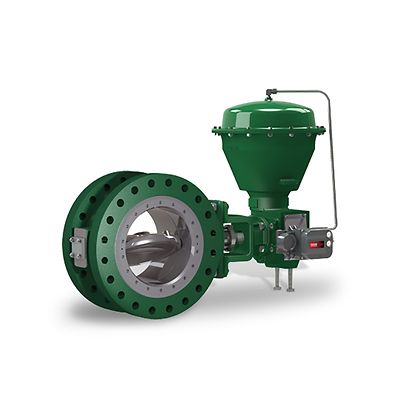

Fisher™ A31Dダブルフランジバタフライバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher A31Dダブルフランジ、高性能バタフライバルブで、スプライン付きドライブシャフトまたはキー付きドライブシャフトを備えています。 A31Dは、スロットリングまたはオン/オフサービスで使用され、NPS 3〜12、CL150、CL300で利用できます。

仕様

証明書
PED、CRN、一時的放出、NACE、ATEX、CUTR、防火
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス、合金
動作温度
標準温度、高温
圧力クラス
ASME
プロセス接続タイプ
ダブルフランジ
シャットオフクラス
クラスVI（FCI 70-2）、MSS SP-61
バルブサイズ
NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのEmersonビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 圧力アシストシール設計は、厳格なシャットオフを実現し、完全なASME B16.34シャットオフ機能を必要とする用途では、より小型のアクチュエータの使用を可能にします。
  • A31Dバルブ設計により、差圧の印加方向にかかわらず、バルブの開閉に必要なトルクが同じであることが保証されます。
  • A31Dバルブにはシャフト噴出保護が設計されています。
  • オプションのENVIRO-SEAL™パッキングシステムは、シール、ガイド、ローディング力伝達を改善するように設計されています。
  • このバルブは、スプライン付きまたはキー付きのシャフト接続を選択することで、アクチュエータのニーズを満たします。
  • トリムおよびボルト材は、酸性の液体および気体を含む用途に利用可能です。
  • シール固定具のネジは、フラットシートまたはスパイラル巻きラインフランジガスケットのシール機能に干渉しないように配置されています。
  • バルブ本体は、バルブをパイプラインにセンタリングするための迅速かつ正確な手段としてラインフランジボルト上に自己センタリングされます。
