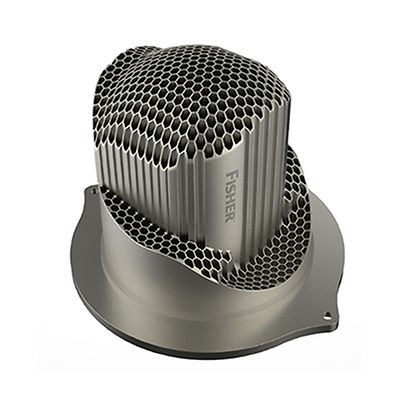

Fisher-P-cavitrol hex trim

Fisher™ Cavitrol™ Hex トリム

製品概要

Fisher Cavitrol Hexトリムは、過酷なサービス用途向けに性能を向上させ、ロータリーバルブの効率を維持します。Cavitrol Hex は、パイプラインの振動を引き起こすキャビテーションと騒音の影響を低減します

機能

  • 六角形のチューブで流体を分離し、フローパターンを整え、キャビテーションによる騒音や振動を低減・除去する。
  • Cavitrol Hex キャビテーション防止トリムを装着したCV500 バルブ本体の出口フランジに最小限の変更を加えた後、前に取り付けた Fisher Vee-Ball シリーズと変換します。
  • 標準の Cavitrol Hex トリムの材質は S31603 ステンレス鋼です。より硬く、侵食耐性に優れたトリムオプションが必要な場合には、R31233 コバルト合金材も選択できます。
材質
316L ステンレス鋼、コバルト合金
用途(重要サービス)
キャビテーション
流量特性
モディファイドEQ%%
バルブタイプ
ボール
バルブサイズ
NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 14、NPS 16、NPS 20
バルブサイズ規格
NPS
プロセス接続タイプ
フランジ
圧力クラス
ASME
