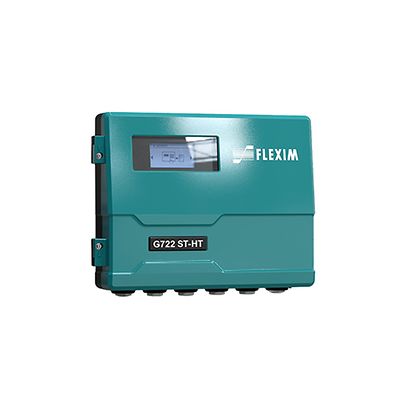

Flexim-FLUXUS G722 ST-HT High-temperature Steam Measurement

Flexim FLUXUS G722 ST-HT 高温蒸気測定器

製品概要

最新の高温モデルである Flexim FLUXUS G722 ST-HT は、当社の既存の FLUXUS ST-LT 蒸気流量計を補完しますが、クランプオン超音波蒸気測定温度を最大 752 °F(400 °C)まで押し上げます。この独自の流量ソリューションは、相関流量測定原理に基づいています。音響測定メソッドは、流動方向に影響を受けず、非常に幅広い測定ダイナミクスと機能があります。FLUXUS G722 ST-HTは、10:1 までの幅広いターンダウン比で正確な流量測定を提供します。FLUXUS G722 ST-HT には可動部品がありません。その超音波トランスデューサは、広範なステンレス鋼ストラップ付きパイプ、または特許取得済みの高温取付けシステム WaveInjector で取付けられ、頑丈なステンレス鋼ハウジングに固定されています。

流体タイプ
飽和・過熱蒸気
精度
測定ポイントでの測定の不確定性(体積流量): 読取値の ±3...4 %
再現性
読取値の ±1...3 %
流路
2
範囲
流速範囲: 用途によって異なる
認証/承認
FM クラス I /ディビジョン 2
ATEX/IECEx ゾーン 2
PESO
KOSHA
電源
100~230 VAC
24 VDC
12 VDC
配管口径
10~900 mm(0.39~35.4 インチ)
圧力範囲
1~220 barg(15...3190 psig)
温度範囲(メディア)
+100~+630 °C(+212~+1166 °F)
出力
4~20 mA アクティブ/パッシブ
4~20 mA HART アクティブ/パッシブ
パルス/周波数/バイナリ
電圧
入力
温度
4~20 mA アクティブ/パッシブ
バイナリ
電圧
通信プロトコル
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation フィールドバス
システム構成とインストール
詳細については、技術仕様書をダウンロードしてください

機能

  • 圧力の損失なし、パイプの変更なし、プロセスの中断なし
  • 非常に幅広い流量範囲
  • 簡単でコストパフォーマンスの良い改造
