  • Flexim FLUXUS G731 CA - 非侵入型圧縮空気流量計

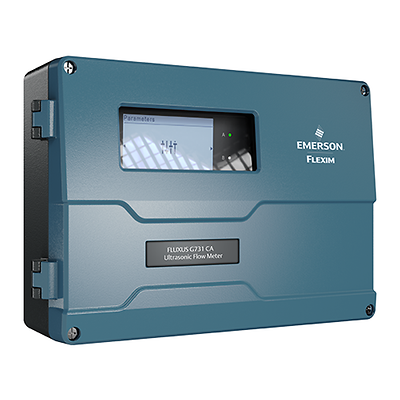

Flexim-FLUXUS G731 CA-Non-intrusive Compressed Air Flow Meter

Flexim FLUXUS G731 CA - 非侵入型圧縮空気流量計

専門家に相談する
参考情報

製品概要

Flexim FLUXUS G731 CA 圧縮空気流量計は、非常に低い圧力 (鋼管の場合は最大 3 bar、プラスチック管の場合は大気圧) でも圧縮空気の流量を測定するために適用できるという点で、非侵入型クランプオン超音波技術を誇ります。また、流量が極めて少ない場合でも正確に捉えられるため、ごく少量の漏れも明らかにします。FLUXUS G731 CA は、圧縮空気グリッドの個々のポイントで引き出される非侵入的な数量の測定と、その中の漏れの検出に最適です。

仕様

流体タイプ
空気、窒素、酸素、ヘリウム、アルゴン
精度
測定システムの測定の不確実性（体積流量）: ±0.005 m/s（±0.02 ft/s ）で読取値の ±0.3 %
測定ポイントの測定の不確実性（体積流量）: ±0.005 m/s（±0.02 ft/s）で読取値の ±1～2 %
再現性
±0.005 m/s（± 0.02 ft/s）で読取値の 0.15 %
流路
最大 2
範囲
流速範囲: 0.01...35 m/s（0.03...115 ft/s）（パイプ径により異なる）
認証 / 承認
FM クラス I /ディビジョン 2
ATEX/IECEx ゾーン 2
電源
90-264VAC
11-32VDC
配管口径
10～250 mm（0.39～9.8 インチ）
圧力範囲
1 barg（15 psig）...無制限
温度範囲（メディア）
-40～+130 °C（-40～+266 °F）
出力
4～20 mA アクティブ/パッシブ
4～20 mA HART® アクティブ/パッシブ
パルス/周波数/バイナリ
入力
温度
4～20 mA アクティブ/パッシブ
通信プロトコル
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
FOUNDATION フィールドバス
M-Bus
システム構成とインストール
詳細については、技術仕様書をダウンロードしてください

機能

  • 絶対圧 3 bar 以上の非侵入型圧縮空気と工業ガス流量測定。
  • デュアルチャネル測定器、ステンレス鋼ハウジング、ATEX/IECEx、FM 認定として利用可能です。
  • 統合標準体積流量計算。
  • 最低流速から最高流速まで、非常にダイナミックな計測 - 漏れと負荷ピークの検出が容易。
  • 逆流検出が可能な双方向測定。
  • 電源を中断することなく、簡単でコストパフォーマンスに優れた改修を実現。
  • USB および LAN インターフェース。
  • 通信インターフェース Modbus TCP、Modbus RTU、BACnet MS/TP、BACnet IP、M-Bus。
  • 高度計測器検証。
  • ISO 24062 準拠。
  • 2D 入口までに必要な必要な直管を短縮するための流量障害補正。
