Keystone-P-P000166

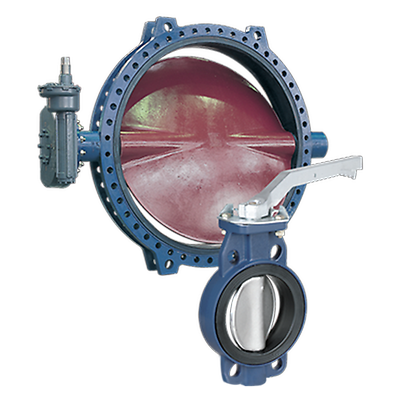

Keystone モデル ParaSeal バタフライバルブ

製品概要

ParaSeal シリーズは、高圧および高速度用途向けに設計された実証済みのディスク、シャフトおよびシートの配置を特徴としています

機能

  • ウェハー型、ラグ型、およびダブルフランジ型対応
  • ワンピースボディ設計はISO 5752 シリーズ 20(DIN 3202 K1)に準拠。
  • 厳しい真空と最大 25 bar のバブルタイトに適しています
  • 現場交換可能なシートで、ボディとシャフトを媒体から完全に隔離
  • 完全な定格圧力で緊密に遮断するベッド溝付きシート構造。端末サービスにも対応
  • Bördel およびスリップオンフランジに適しています
  • フランジシールのためのシート面に成形された O リング。フランジガスケットは不要
  • 流量を向上させるためのレンチキュラー形状のディスク
  • スプライン、スクエアまたはキー形状のディスク/シャフト接続
  • ドライシャフト設計
  • 摩擦を最小限に抑える PTFE ライニングベアリング
  • アクチュエータフランジはISO 5211 に準拠
認証
DVWG、PED
端部接続
フランジ型、ラグ型、ウェハー型
用途
脱塩、配水、冷却装置、付帯設備(BOP)、水処理
本体設計
ショートパターン
材質
EPDM ゴム、二相ステンレス鋼、ダクタイル鋳鉄、鋳鉄、炭素鋼、ブナ N、銅、316L ステンレス鋼、316 ステンレス 鋼、304 ステンレス鋼、アルミニウム青銅
動作温度
200 ℃ 未満
圧力クラス
ASME、PN
プロセス接続タイプ
125FF、150RF、PN16、PN25、150FF
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
バルブサイズ
NPS 6 / DN 150、NPS 4 / DN 100、NPS 3 / DN 80、NPS 24 / DN 600、NPS 2-1 / 2 / DN 65、NPS 20 / DN 500、NPS 2 / DN 50、NPS 18 / DN 450、NPS 16 / DN 400、NPS 14 / DN 350、NPS 12 / DN 300
バルブサイズ規格
NPS、DN
バルブタイプ
バタフライ
媒体
空気、空気、不活性ガス、水
ステム
O リング
