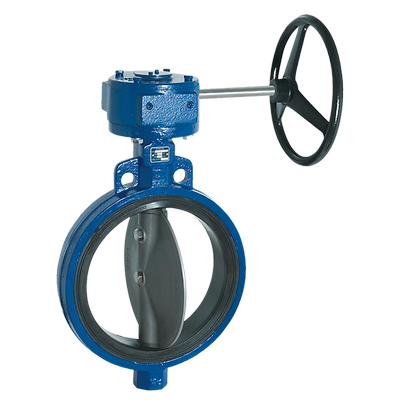

Keystone Figure 2000 バタフライバルブ

営業担当へのお問い合わせ

製品概要

ライト/ミディアムスラリーの制御のための鉄筋強化弾性シート付きウェハー・スタイル・バルブ

機能

  • ウェハー・スタイル・ボディ。
  • 1400 kPa までの双方向タイト・シャット・オフ。
  • スチール強化シート。
  • 豊富なサイズが利用可能です。
  • 耐摩耗性の高い材料。
  • 交換可能なコンポーネント。
  • 容易なメンテナンス。
  • Keystone アクチュエータへの直接取り付けは、マウントブラケットが不要です。
  • トップブッシングでアクチュエータのサイドスラスト負荷を吸収。
  • ボディ位置決め穴は、フランジ間の取り付けとセンタリングを容易にします。

仕様

端部接続
ウェハー
用途
空気循環、設備およびプロセスユーティリティ
材質
EPDM ゴム、ダクタイル鋳鉄、鋳鉄、ブナ N、アルミニウム青銅、316 ステンレス鋼
動作温度
最大 120 ℃（250 °F）
圧力クラス
ASME
プロセス接続タイプ
150RF
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
規格
API 609、ASME B 16.34
バルブサイズ
NPS 14 / DN 350、NPS 16 / DN 400、NPS 18 / DN 450、NPS 20 / DN 500、NPS 2-1/2 / DN 65、NPS 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150、NPS 2 / DN 50、NPS 12 / DN 300、5 インチ、NPS 8 / DN 200、NPS 10 / DN 250
バルブサイズ規格
NPS
バルブタイプ
バタフライ
媒体
空気、空気、不活性ガス、液体、真空、水
ステム
O リング
