Keystone-Series38

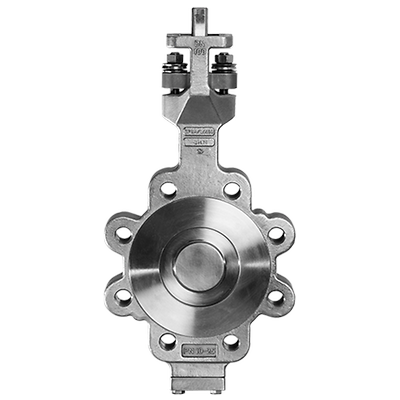

Keystone K-LOK シリーズ 38 高性能バタフライバルブ

製品概要

エマソンの Keystone K-LOK シリーズ 38 は、NAMUR NE 167 に基づいて設計された高性能バタフライバルブです。このバルブの定格は PN10、PN16、PN25 でウエハー型とラグ型が準備されています。流体圧力を利用しない独自のシート設計で、高圧、低圧を問わずさらにダーティーサービスでもシール可能です。

機能

  • 干渉式ポリマーシート設計により、真空および両流れ方向で定格圧力の締め切りが可能です。流体圧力を利用しない独自のシート設計で、高圧、低圧を問わずさらに微粒子を含む流体でもシールを性を実現します。
  • 本体に一体化されているディスクポジションストッパーにより、ディスクはシートの適切な位置に停止し、シートのシール性が長期化しメンテナンスコストが削減されます。
  • クランプスリーブによって、熱サイクルを含む使用中のディスクとシャフトの垂直方向の位置合わせが強化されることで、シートの摩耗が軽減され、シートの寿命を長期化します。
  • バルブはすべて ISO 15848-1 最新版の密閉クラス BH、耐久クラス C03の低排出適合の認定を受けています。
  • 独自のグランドパッキング設計により、特殊仕様不要で加圧下でも真空下でも使用できます。
  • 独自のグランドブリッジ設計により、グランドナットの片締めが補われ、パッキンの漏れを抑制し保守費用を低減します。
  • アンチブローアウトシャフトがすべてのバルブに採用されており、作業者の安全性を高めています。
  • ディスクテーパーピンは接線方向に配置されているため、せん断ではなく圧縮力を受けることで、故障の可能性が低減し、安全性が向上します。
  • ネック寸法が最大 100 mm 延長されたことで断熱材の施工がさらに容易になり、バルブサイズ DN100 以上ではパッキングランドの調整が容易です。DN 100 以下のサイズのバルブは、断熱材厚さはバルブの呼び径と同じ厚みになります。(例:バルブサイズ DN80 は断熱材厚み 80 mm)。
口径
DN 50~400
許容温度範囲
-29°C~200°C
圧力クラス
PN 10、16、25
用途
化学および石油化学のプロセス、精製ガス、蒸気、真空、水、およびその他のユーティリティ
認証
ISO 15848-1、PED-CE、UKCA、SIL
設計規格
EN 12569、EN 593、EN 16668、NE 167
面間寸法
EN 558
接続型式
ラグ型、ウェハ―型
