KTM-P-P000474

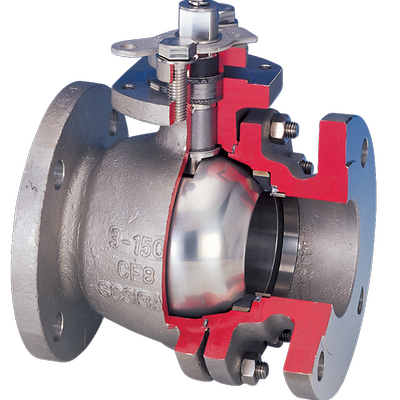

KTM モデルグラタイシート高温

製品概要

KTM グラタイト・シート・ボール・バルブは、幅広い温度範囲で動作し、優れた性能と信頼性を誇り、高圧、耐腐食およびその他の重要なプロセスラインに最適です。

機能

  • シートに自己潤滑性・耐食性に優れたハードグラファイトを、クッションに柔軟なグラファイトを採用しています
  • ハード・グラファイト・シートとグラファイト製パッキンにより -29°C から +500°C の幅広い温度範囲で使用可能です
  • メタルシートと比べてコストパフォーマンスに優れています
  • 熱衝撃に強く、セラミックのような熱衝撃による割れはありません
  • グラタイト®は高導電のため帯電防止の機能があります
  • 飛び出し防止構造ステムを採用しています(ASME クラス 600 はオプション)
  • 2分割構造のため、メンテナンスが容易です
  • ファイヤーセーフ構造です
  • 駆動部取り付けが容易です
  • 両流れ方向に対応しています(ASME クラス600、DN50 ~ DN 100 は一方向流れのみ)
  • シール性に優れています
認証
防火、CE、NACE、SIL 対応、PED
端部接続
フランジ型
用途
コジェネレーション、クリーンスチーム、精製、反応炉、HRSG、高温、暖房機器、ブロワー、ヒータートリータ
本体設計
サイドエントリ、ロングパターン
材質
316ステンレス鋼、合金、炭素鋼
圧力クラス
ASME
プロセス接続タイプ
CL600RF、CL300RF、CL150RF、600RF、300RF、150RF
シール/シールタイプ
ボール
シャットオフクラス
API 598、クラス VI(FCI 70-2)、漏れゼロ
規格
ASME B16.34、API 608
バルブサイズ
NPS 1 / DN 25、NPS 1/2 / DN 15、NPS 1-1/2 / DN 40、NPS 2 / DN 50、NPS 2-1/2 / DN 65、NPS 3/4 / DN 20、NPS 3 / DN 80、NPS 4 / DN 100
バルブサイズ規格
DN、NPS
バルブタイプ
ボール、ボールバルブ、フローティング型ボールバルブ
媒体
蒸気、鉱油、燃料油、空気、不活性ガス、空気
