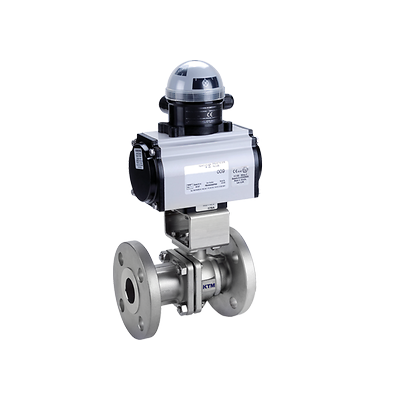

KTM Series EF190 Two-Piece Full Bore Ball Valve with Powered Actuator

製品概要

The KTM Figure EF190 split body flanged ball valve is a general purpose ball valve available in a variety of material configurations complete with powered actuator, configurable by power source, size, function and more.

営業担当へのお問い合わせ

参考情報

ワークスペースに追加

機能

KTM Series EF1 Floating Ball Valve

Two piece split body valve design with flanged connections
Full compliance to ASME B16.34 and EN 12516-1
Firesafe design tested and certified to API 607 7th Edition and ISO 10497:2010
Fugitive emission compliant design features a double stem seal that complies with ISO 15848-1 Class BH C03 requirements (2500 cycles including thermal cycles)
Double shaft seal design complies with TA Luft VDI 2440 requirements

Keystone F89 90度回転空気式アクチュエータ

全ての Keystone バタフライバルブとボールバルブにダイレクトマウントが可能です。
Keystone標準（メートルネジ、インチネジ）とISO5211規格に取り付け可能です。
ダブルラックとピニオンの設計は、ピニオンシャフトのサイドロードを無くし、ベアリング摩耗を最小限に抑え、長寿命です。
開閉位置（両端で+/- 5°）開度調整機能が標準搭載されており、最適な調整が可能です。
アノダイズ処理のアルミボディーに静電粉体塗装が施され腐食性環境においても耐久性は良好です。
複作動と単作動が用意されており、経済的で安全な操作が行えます。
12個までのスプリングパッケージが搭載可能で、トルク特性の異なるバタフライバルブとボールバルブ双方の出力特性に柔軟に対応可能です。
バネが伸び切らないスプリングパッケージと飛び出し防止ドライブピニオンにより、安全なメンテナンスと操作が可能です。

Emerson Powered Actuator

Direct mounting to all Keystone butterfly valves and ball valves.
Valve connection compatible with Keystone (imperial and metric) and ISO 5211.
Double Rack and Pinion design nullifies side loads on the pinion shaft, minimizing bearing wear and extending life.
Optimized product flow with standard mounted travel stops for valve position adjustment in open and close position (+/- 5° at each end).
Anodized aluminium body with electrostatic powder coating (ESPC) finish provides durable protection against corrosive environments.
Double acting and spring return versions available for cost effective and safe operation.
Up to 12 individual springs offer flexible torque range for both ball as butterfly valves.
Pre-compressed spring design and anti-blowout drive pinion means safe maintenance and operation.
