  • R100S センサと 2700トランスミッタで構成されるマイクロモーションRシリーズコリオリメータ
Micro Motion-K-FT-R100S-2700

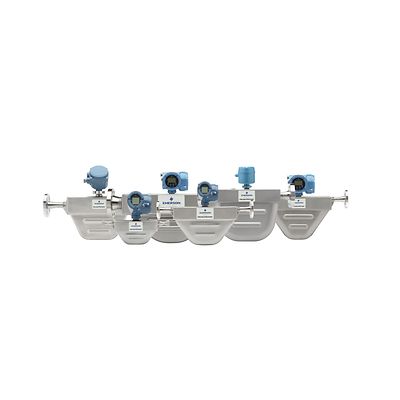

R100S センサと 2700トランスミッタで構成されるマイクロモーションRシリーズコリオリメータ

構成
ラインサイズを計算
参考情報
ワークスペースに追加

仕様

Micro Motion R100Sズコリオリ流量計, 1 インチ (DN25), 316Lステンレス鋼
質量流量精度（液体）
指示値の±0.50%（標準）指示値の±0.40%（オプション）
質量流量の再現性（液体）
指示値の±0.25%（標準）指示値の±0.20%（オプション）
体積流量精度（液体）
指示値の±0.50%
体積流量の再現性（液体）
指示値の±0.25%
質量流量精度（気体）
指示値の±0.75%
質量流量の再現性（気体）
指示値の±0.50%
密度精度（液体）
±0.01 g/cm³ (10.0 kg/m³) （標準）±0.003 g/cm³ (3.0 kg/m³) （オプション）
温度 精度
読み値の±1 °C ±0.5%
センサ最大 作動圧
1,450 psig (100 barg)
流量計 承認、校正、および認証

•CSA
•IECEx
•NEPSI
•ATEX
マイクロモーション 2700 一体型フィールドマウントマルチバリアブル流量・密度トランスミッタ
出力変数
質量 & 体積流量
正味製品含有量 / 流量
温度
密度
濃度
ローカルディスプレイ
2 線式 LCD パネル付き標準ユーザーインターフェース
2 つのローカル動作用光学スイッチ
ガラスまたはプラスチックレンズのオプション
電源
自己切換式 AC/DC 入力は、供給電圧を自動認識
85 ～ 265 VAC、50/60 Hz、6 ワット （通常（、11 ワット（最大）
18 ～ 100 VDC、6 ワット（通常）、11 ワット（最大）
EN 61010-1（IEC 61010-1）修正 2、設置（過電圧）カテゴリ II、汚染度 2 については低電圧指令 2006/95/ECに準拠
入出力信号
  1. 本質的に安全ではない

    アナログ出力オプション:
    • アクティブ 4 ～ 20 mA 出力 × 1
    • アクティブ周波数出力 × 1
      周波数出力はディスクリート出力として設定可能

    設定可能な I/O オプション:
    • アクティブ 4 ～ 20 mA 出力 × 1 または 2
    • アクティブ/パッシブ周波数出力 × 1 または 2
    • アクティブ/パッシブ・ディスクリート出力 × 1 または 2
    • ディスクリート入力 × 1

  2. 本質安全

    3. アナログ出力オプション:
    • パッシブ 4-20 mA 出力 × 1
    • パッシブ周波数出力 × 1
    • 周波数出力をディスクリート出力として設定可能

    Foundation™ フィールドバス（廃番）
    • オプションでノンインセンディブ
    • FOUNDATION フィールドバス H1 出力 × 1

    PROFIBUS-PA（廃番）
    • PROFIBUS-PA 出力 × 1
HART/ワイヤレスHART
Bell 202 信号は、プライマリ出力（ミリアンペア）にスーパーインポーズされています。THUM アダプタを介して利用可能な
ワイヤレス HART
HART 通信は、FOUNDATION フィールドパスバージョンと PROFIBUS-PA トランスミッタバージョンでは使用できません。
取付けオプション
フィールド取付け
  • マイクロモーション F シリーズ、R シリーズ、または H シリーズセンサに一体型取付け
  • 4 線式または 9 線式マイクロモーション・コリオリ・センサーに遠隔取付け
    • アプリケーションの種類
    継続プロセス制御
    取引用
    二相流量/同伴ガス
    計測器検証
    SIS 認定済み
    危険物に関する認定
    クラス I、Div. 1
    クラス I、Div. 2
    ゾーン 1
    ゾーン 2
    HART/ワイヤレスHART
    Bell 202 信号は、プライマリ出力（ミリアンペア）にスーパーインポーズされています。THUM アダプタを介して利用可能な
    ワイヤレス HART
    HART 通信は、FOUNDATION フィールドパスバージョンと PROFIBUS-PA トランスミッタバージョンでは使用できません。
    取付けオプション
    現場取付け
    •マイクロモーション F シリーズ、R シリーズ、H シリーズのセンサーに一体型取付け
    •4 線式または 9 線式マイクロモーション・コリオリ・センサーにリモート取付け
    アプリケーションの種類
    継続プロセス制御
    取引用
    二相流量/同伴ガス
    計測器検証
    SIS 認定済み
    危険物に関する認定
    クラス I、Div. 1
    クラス I、Div. 2
    ゾーン 1
    ゾーン 2

    機能

    Micro Motion R100Sズコリオリ流量計, 1 インチ (DN25), 316Lステンレス鋼
    • 基本的な液体の質量流量、体積流量を計測できる高性能なコンパクト設計
    • ほとんどの液体で使用できる 316L ステンレス鋼構造が可能で、柔軟性が向上しています
    • 流量変数のみのアーキテクチャを提供する一体型伝送器により、費用を削減
    • 頑丈な伝送器オプション: クラス I、ディビジョン 1 /ゾーン 1 ハウジング、オプションのローカルオペレーターインターフェース付きから選択
    • CSA（クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D）、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証
    • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
    • コンパクト設計なのでたいていの場所に設置可能です
    マイクロモーション 2700 一体型フィールドマウントマルチバリアブル流量・密度トランスミッタ
    • 一体型またはリモート取付けにより柔軟性を最大化
    • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断を受信
    • 配線費用を削減し、スピーディーに簡単設置
    • 密度・正味流量測定用計測器の追加は不要
    • 管理輸送認定の証明書 SIL2 および SIL3 に依拠
    • スマートメーター性能検証により、プロセスを中断することなくリアルタイムで完全な計測を実現
    • WirelessHART™ により、配線コストを追加することなく追加の診断およびプロセス情報にアクセスできます
    • ハウジングは、クラス I、ディビジョン 1 / ゾーン 1 に準拠した頑丈な設計で、流量計へのアクセスを簡単にするローカル・オペレータ・インターフェイスをオプションで利用できます
