  • T050T センサと 2700 トランスミッタで構成される Micro Motion T シリーズ直管型コリオリ流量計
Micro Motion-K-FT-T050T-2700

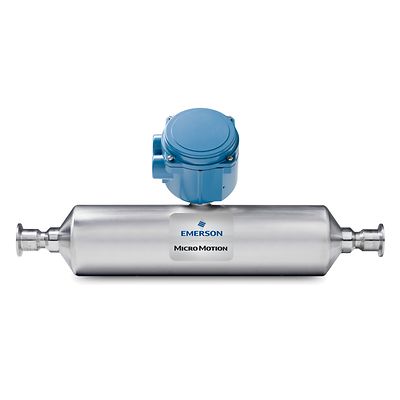

T050T センサと 2700 トランスミッタで構成される Micro Motion T シリーズ直管型コリオリ流量計

構成
ラインサイズを計算
参考情報
ワークスペースに追加

仕様

Micro Motion T050T ストレートチューブコリオリメータ、1/2 インチ (DN15)、チタニウムグレード9、32 Ra 仕上げ
質量流量精度（液体）
レートの ± 0.15%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
体積流量精度 (液体)
レートの ± 0.25%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
質量流量精度 (気体)
レートの ± 0.50%
質量流量 のリピータビリティ (気体)
レートの ± 0.05%
密度精度 (液体)
±0.002 g/cm3 (±2.0 kg/m3)
密度の 再現性 (液体)
±0.0005 g/cm3 (±0.5 kg/m3)
温度 精度
読み値 ±1 °C ±0.5%
センサ最大作動圧
1,450 psig (100 barg)
流量計 承認、校正、および 認証

•UL
•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
マイクロモーション 2700 一体型フィールドマウントマルチバリアブル流量・密度トランスミッタ
出力変数
質量 & 体積流量
正味製品含有量 / 流量
温度
密度
濃度
ローカルディスプレイ
2 線式 LCD パネル付き標準ユーザーインターフェース
2 つのローカル動作用光学スイッチ
ガラスまたはプラスチックレンズのオプション
電源
自己切換式 AC/DC 入力は、供給電圧を自動認識
85 ～ 265 VAC、50/60 Hz、6 ワット （通常（、11 ワット（最大）
18 ～ 100 VDC、6 ワット（通常）、11 ワット（最大）
EN 61010-1（IEC 61010-1）修正 2、設置（過電圧）カテゴリ II、汚染度 2 については低電圧指令 2006/95/ECに準拠
入出力信号
  1. 本質的に安全ではない

    アナログ出力オプション:
    • アクティブ 4 ～ 20 mA 出力 × 1
    • アクティブ周波数出力 × 1
      周波数出力はディスクリート出力として設定可能

    設定可能な I/O オプション:
    • アクティブ 4 ～ 20 mA 出力 × 1 または 2
    • アクティブ/パッシブ周波数出力 × 1 または 2
    • アクティブ/パッシブ・ディスクリート出力 × 1 または 2
    • ディスクリート入力 × 1

  2. 本質安全

    3. アナログ出力オプション:
    • パッシブ 4-20 mA 出力 × 1
    • パッシブ周波数出力 × 1
    • 周波数出力をディスクリート出力として設定可能

    Foundation™ フィールドバス（廃番）
    • オプションでノンインセンディブ
    • FOUNDATION フィールドバス H1 出力 × 1

    PROFIBUS-PA（廃番）
    • PROFIBUS-PA 出力 × 1
HART/ワイヤレスHART
Bell 202 信号は、プライマリ出力（ミリアンペア）にスーパーインポーズされています。THUM アダプタを介して利用可能な
ワイヤレス HART
HART 通信は、FOUNDATION フィールドパスバージョンと PROFIBUS-PA トランスミッタバージョンでは使用できません。
取付けオプション
フィールド取付け
  • マイクロモーション F シリーズ、R シリーズ、または H シリーズセンサに一体型取付け
  • 4 線式または 9 線式マイクロモーション・コリオリ・センサーに遠隔取付け
    • アプリケーションの種類
    継続プロセス制御
    取引用
    二相流量/同伴ガス
    計測器検証
    SIS 認定済み
    危険物に関する認定
    クラス I、Div. 1
    クラス I、Div. 2
    ゾーン 1
    ゾーン 2
    HART/ワイヤレスHART
    Bell 202 信号は、プライマリ出力（ミリアンペア）にスーパーインポーズされています。THUM アダプタを介して利用可能な
    ワイヤレス HART
    HART 通信は、FOUNDATION フィールドパスバージョンと PROFIBUS-PA トランスミッタバージョンでは使用できません。
    取付けオプション
    現場取付け
    •マイクロモーション F シリーズ、R シリーズ、H シリーズのセンサーに一体型取付け
    •4 線式または 9 線式マイクロモーション・コリオリ・センサーにリモート取付け
    アプリケーションの種類
    継続プロセス制御
    取引用
    二相流量/同伴ガス
    計測器検証
    SIS 認定済み
    危険物に関する認定
    クラス I、Div. 1
    クラス I、Div. 2
    ゾーン 1
    ゾーン 2

    機能

    Micro Motion T050T ストレートチューブコリオリメータ、1/2 インチ (DN15)、チタニウムグレード9、32 Ra 仕上げ
    • 流量計 1 台で、インラインで質量流量、密度、濃度、体積流量、および温度を直接計測します
    • ほとんどの液体に対応可能なチタン構造を選択していただけます
    • 多様な種類の伝送器をご用意しているので、実質的にあらゆる接続ニーズにも対応可能です
    • 高度な 15 および 32 rA 表面仕上げと EHEDG、認証済みの 3-A 認可および ASME BPE により、油圧式用途で使用できます
    • CSA（クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D）、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証を取得
    • CIP（定置洗浄）と SIP（定置滅菌）を容易に行える設計により、時間を節約します
    • 直配管や流量調整を必要としない極めて堅牢な設計により、設置を簡易化しています
    マイクロモーション 2700 一体型フィールドマウントマルチバリアブル流量・密度トランスミッタ
    • 一体型またはリモート取付けにより柔軟性を最大化
    • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断を受信
    • 配線費用を削減し、スピーディーに簡単設置
    • 密度・正味流量測定用計測器の追加は不要
    • 管理輸送認定の証明書 SIL2 および SIL3 に依拠
    • スマートメーター性能検証により、プロセスを中断することなくリアルタイムで完全な計測を実現
    • WirelessHART™ により、配線コストを追加することなく追加の診断およびプロセス情報にアクセスできます
    • ハウジングは、クラス I、ディビジョン 1 / ゾーン 1 に準拠した頑丈な設計で、流量計へのアクセスを簡単にするローカル・オペレータ・インターフェイスをオプションで利用できます
