Micro Motion-K-FT-T075T-1700

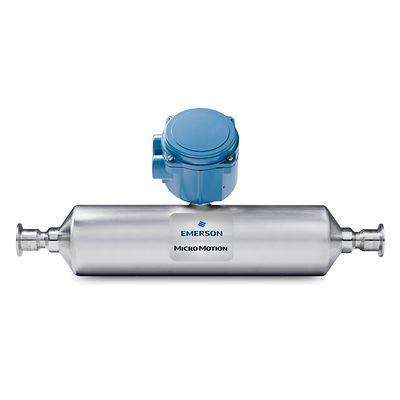

T075T センサと 1700 トランスミッタで構成される Micro Motion T シリーズ直管型コリオリ流量計

仕様

Micro Motion T075T ストレートチューブコリオリメータ、3/4 インチ (DN20)、チタニウムグレード 9、32 Ra 仕上げ
質量流量精度(液体)
レートの ± 0.15%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
体積流量精度 (液体)
レートの ± 0.25%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
質量流量精度 (気体)
レートの ± 0.50%
質量流量 のリピータビリティ (気体)
レートの ± 0.05%
密度精度 (液体)
±0.002 g/cm3 (±2.0 kg/m3)
密度の 再現性 (液体)
±0.0005 g/cm3 (±0.5 kg/m3)
温度 精度
読み値 ±1 °C ±0.5%
センサ最大作動圧
1,450 psig (100 barg)
流量計 承認、校正、および 認証

•UL
•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
Micro Motion 1700フィールドおよび一体型マウント式単一変数流量トランスミッタ
出力変数

 •質量流量
 •体積流量
ローカルディスプレイ
標準ユーザインターフェース(2ラインLCDパネル付き)
 •ローカルオペレーション用光スイッチ2基
 •ガラス/プラスチック製オプション
電源
AC/DC入力自己スイッチング(電源電圧を自動認識)
 •85~265VAC、50/60Hz、6W(通常)、11W(最大)
 •18~100VDC、6W(通常)、11W(最大)
 •低電圧に関する指令2006/95/EC(EN 61010-1(IEC 61010-1)の修正条項2、および設置に関する(過電圧)カテゴリII、汚染レベル2)に準拠
入力/出力信号

 •アクティブ4~20mA出力1基
 •アクティブ周波数出力1基
 •周波数出力は、ディスクリート出力として構成可能
HART

 •Bell 202信号は、第一mA出力で重畳回線になります
取り付けオプション
フィールド取り付け
 •マイクロモーションFシリーズ、RシリーズまたはHシリーズのセンサに一体型で取り付け
 •4線または9線のマイクロモーション製コリオリセンサにリモートで取り付け
アプリケーションの種類

 •連続的なプロセス制御
 •二相流計測/気泡混入
 •メーター性能検証
 •SIS認定
危険場所認証

 •クラス I、ディビジョン1
 •クラス I、ディビジョン2
 •ゾーン1
 •ゾーン2

機能

Micro Motion T075T ストレートチューブコリオリメータ、3/4 インチ (DN20)、チタニウムグレード 9、32 Ra 仕上げ
  • 流量計 1 台で、インラインで質量流量、密度、濃度、体積流量、および温度を直接計測します
  • ほとんどの液体に対応可能なチタン構造を選択していただけます
  • 多様な種類の伝送器をご用意しているので、実質的にあらゆる接続ニーズにも対応可能です
  • 高度な 15 および 32 rA 表面仕上げと EHEDG、認証済みの 3-A 認可および ASME BPE により、油圧式用途で使用できます
  • CSA(クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D)、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証を取得
  • CIP(定置洗浄)と SIP(定置滅菌)を容易に行える設計により、時間を節約します
  • 直配管や流量調整を必要としない極めて堅牢な設計により、設置を簡易化しています
Micro Motion 1700フィールドおよび一体型マウント式単一変数流量トランスミッタ
  • 一体取付けまたはリモート取付けにより柔軟性を最大化
  • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断を受信
  • 配線費用を削減し、スピーディーに簡単設置
  • 密度と正味流量計測により、追加の計測器が不要です
  • 管理輸送認定の証明書 SIL2 および SIL3 に依拠
  • 処理実行中のセンサの健全性をインラインで検証します。二次参照なしの現場での真の検証です
  • WirelessHART™ により、配線コストの追加なしで追加の診断およびプロセス情報へのアクセスが可能です
  • ハウジングは Class I、Division 1 / Zone 1 に準拠した堅牢な設計で、流量計へのアクセスを容易にするためのローカル・オペレータ・インターフェイスをオプションで利用できます
