Micro Motion-K-FT_HPC015M-3500

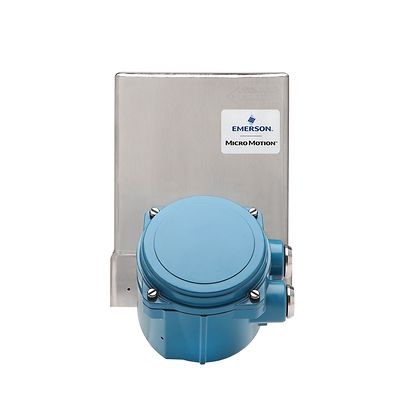

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015M and 3500 Transmitter

仕様

マイクロモーション HPC015M コリオリメータ、1/8 インチ (DN3)、6991 psi (482 bar) 最大操作圧力
流量
最大 504 kg (1110 lb/hr)
液体質量流量精度
レートの最大 ± 0.1%
液体質量流量の再現性(リピータビリティ)
レートの最大 ± 0.05%
気体質量流量精度
レートの最大 ± 0.5%
気体質量流量の再現性(リピータビリティ)
レートの ± 0.25%
液体密度精度
標準条件で最大 ± 0.001 g/cc
流体温度範囲
-46 C ~ 200 C (-50 - 392 F)
圧力レンジ
0-6991 psi (0-482 bar)
Micro Motion 3500 コントローラおよび伝送器、リモートラック/パネルマウント
出力変数
  • 質量および体積流量
  • 正味の製品量または流量
  • 温度
  • 密度
  • 濃度
ローカルディスプレイ
マルチライン LCD パネル
  • バックライト LCD、128 × 128ピクセル、ビットマップ
  • 調整可能なコントラスト
  • ノングレア、化学 acrylic レンズ
  • 触角フィードバック付き大きなプッシュボタン
  • ソフトウェア定義ファンクションキー
電力
AC オプション:
  • 85~265 VAC
  • 50/60 Hz、30 VA
  • IEC61010-1 に準拠した欧州の低電圧指令 2006/95/EC、および設置(過電圧)カテゴリII、汚染度 2DC オプションに準拠:
  • 18 ~ 30 VDC
  • 18 ワット
  • 標準、最大 25 ワット
    入出力信号
    • TTwo アクティブ 4 ~ 20 mA
    • 3 つのディスクリート出力
    • 1 つの 2 線式周波数出力
    • 1 つの 2 線式周波数入力
    • 2つのディスクリート入力
    HART/WirelessHART
    プライマリのミリアンペア出力に Bell 202 信号を重ね合わせ
    搭載オプション
    制御用部屋の DIN レールまたはパネル取り付け
    アプリケーションの種類
    • バッチ制御
    • 管理輸送
    • 二相流/同伴ガス
    • メーター性能検証
    危険場所に関する認定
    非危険場所のみに適合

    機能

    マイクロモーション HPC015M コリオリメータ、1/8 インチ (DN3)、6991 psi (482 bar) 最大操作圧力
    • 高圧用途で優れた性能を発揮
    • 1 台のデバイスで信頼性と再現性(リピータビリティ) のある質量流量、体積流量、濃度、密度、温度の計測
    • 最大 6991 psi (0-482 bar) の作動圧でコリオリの実際の性能を最大限に発揮
    • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
    • スマートメータ性能検証を使用して稼働時間を最大限にし、メータを停止することなくシステム保全性を確認
    • 2 線式、直接接続(伝送器は不要)、ステンレス鋼および 5700 伝送器により、あらゆる設置要件に対応
    • 化学物質の注入および水素ディスペンサの運営経費を劇的に削減します。
    Micro Motion 3500 コントローラおよび伝送器、リモートラック/パネルマウント
    • 伝送器の機能と PLC 性能により、工場の人件費、修繕費、操業費を削減します
    • 効率性、スループットおよび製品品質を高めます
    • 完全な設定機能により外部ツールが不要
    • プログラム可能な大型ディスプレイと記述的アラームとの相互作用を向上させ、設定、制御、操作を簡易化します
    • 応答を高速化し多変数計測を可能にする MVD 技術により、稼働時間とプロセスの一貫性を最大化します
