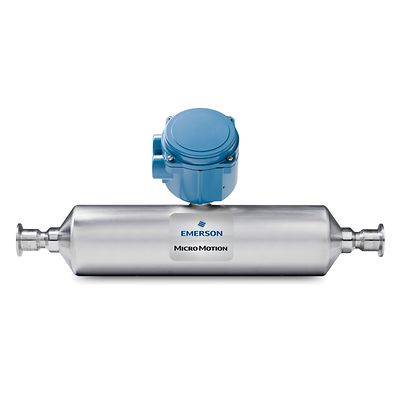

  • Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T050F Sensor and 2400 Transmitter
Micro Motion-K-FT_T050F-2400S

Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T050F Sensor and 2400 Transmitter

構成
ラインサイズを計算
参考情報
ワークスペースに追加

仕様

Micro Motion T050F ストレートチューブコリオリメータ、1/2 インチ (DN15)、チタニウムグレード9、15 Ra 仕上げ
質量流量精度（液体）
レートの ± 0.15%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
体積流量精度 (液体)
レートの ± 0.25%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
質量流量精度 (気体)
レートの ± 0.50%
質量流量 のリピータビリティ (気体)
レートの ± 0.05%
密度精度 (液体)
±0.002 g/cm3 (±2.0 kg/m3)
密度の 再現性 (液体)
±0.0005 g/cm3 (±0.5 kg/m3)
温度 精度
読み値 ±1 °C ±0.5%
センサ最大作動圧
1,450 psig (100 barg)
流量計 承認、校正、および 認証

•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
Micro Motion 2400S コンパクト一体式取付けトランスミッタ
出力変数
質量 & 体積流量
ネット製品のコンテンツ/流量
熱
容量
濃度
ローカルディスプレイ
2線 LCD パネルを使用した標準ユーザーインタフェース
2個のクリップ (HART/Bell 202 接続用) (トランスミッタのハウジングカバーを取り外す必要があります)
ローカル動作用の2つのメンブレインプッシュボタン (トランスミッタのハウジングカバーを取り外す必要があります)
ガラスまたはプラスチックレンズオプション
電力
自動切換式 AC/DC は、電源電圧を自動認識。
85 ～ 265 VAC、50/60 Hz、4 W(通常)、7 W (最大)
18 ~ 100 VDC、4 W 通常、7 W (最大)
低電圧指令 (2006/95/EC)、EN 61010-1 (IEC 61010-1) と設置 (過電圧) カテゴリ II、汚染度2
入力／出力信号 (アナログ出力オプション)
チャネル A:
1つの有効な 4 ~ 20 mA 出力
非本質安全 チャネル B (設定変更可能)、以下のいずれか
アクティブ/パッシブのいずれかの頻度での出力
1つのアクティブまたはパッシブなディスクリート出力
1つのアクティブまたはパッシブなディスクリート入力
入力／出力信号 (PROFIBUS-PA オプション)
デジタル双方向 PROFIBUS-DP信号
入力／出力信号 (DeviceNetオプション)
デジタル双方向 DeviceNet 信号（現在廃番）
HART
Bell 202 信号は、プライマリ出力（ミリアンペア）にスーパーインポーズされています
HART の通信は、PROFIBUS と DeviceNet トランスミッタでは使用できません。
取付けオプション
フィールドマウント、一体型センサ
アプリケーションの種類
継続プロセス制御
2相流量計/同伴ガス
メータ性能検証
危険物に関する認定
Class I Division 2
Zone 2

機能

Micro Motion T050F ストレートチューブコリオリメータ、1/2 インチ (DN15)、チタニウムグレード9、15 Ra 仕上げ
  • 流量計 1 台で、インラインで質量流量、密度、濃度、体積流量、および温度を直接計測します
  • ほとんどの液体に対応可能なチタン構造を選択していただけます
  • 多様な種類の伝送器をご用意しているので、実質的にあらゆる接続ニーズにも対応可能です
  • 高度な 15 および 32 rA 表面仕上げと EHEDG、認証済みの 3-A 認可および ASME BPE により、油圧式用途で使用できます
  • CSA（クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D）、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証を取得
  • CIP（定置洗浄）と SIP（定置滅菌）を容易に行える設計により、時間を節約します
  • 直配管や流量調整を必要としない極めて堅牢な設計により、設置を簡易化しています
Micro Motion 2400S コンパクト一体式取付けトランスミッタ
  • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断を受信
  • スマートメータ性能検証により、プロセスを中断することなくリアルタイムでの完全な計測を実現
  • バッチ、積荷、気泡混入用途に最適な二相流計測機能を採用しています
  • ディスプレイの光学スイッチにより、トランスミッタカバーの取外しが不要です
  • Class 1、Div. 2（Zone 2）危険場所防爆認定（センサおよびトランスミッタ）に依拠
