  • Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T050F Sensor and 4200 Transmitter

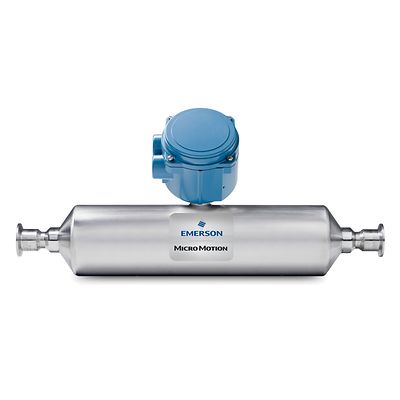

Micro Motion-K-FT_T050F-4200

Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T050F Sensor and 4200 Transmitter

構成
ラインサイズを計算
参考情報
ワークスペースに追加

仕様

Micro Motion T050F ストレートチューブコリオリメータ、1/2 インチ (DN15)、チタニウムグレード9、15 Ra 仕上げ
質量流量精度（液体）
レートの ± 0.15%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
体積流量精度 (液体)
レートの ± 0.25%
質量流量のリピータビリティ (液体)
レートの ± 0.05%
質量流量精度 (気体)
レートの ± 0.50%
質量流量 のリピータビリティ (気体)
レートの ± 0.05%
密度精度 (液体)
±0.002 g/cm3 (±2.0 kg/m3)
密度の 再現性 (液体)
±0.0005 g/cm3 (±0.5 kg/m3)
温度 精度
読み値 ±1 °C ±0.5%
センサ最大作動圧
1,450 psig (100 barg)
流量計 承認、校正、および 認証

•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
Micro Motion 4200 2 線式トランスミッタ
ローカルディスプレイ

• オプションでバックライトを設定できるグラフィックディスプレイ
• 4 つのボタンを使用する静電容量方式タッチパネル
• 英語、ドイツ語、フランス語、スペイン語、ポルトガル語、ロシア語、中国語、日本語に対応しています。
電力

• 2 線式ループ電源トランスミッタ
• 最小 17.75 V 起動電圧
入出力信号

• 最大 2 つの出力チャネル
• チャネル A はループ電源 4-20mA/HART
• チャネル B は 4-20mA、周波数出力またディスクリート出力用に構成可能な外部電源（ライセンス可能なオプション）
WirelessHART

•THUM アダプタにより WirelessHART 使用可能
搭載オプション

• フィールドマウント
• Micro Motion ELITE（CMFS）、CMF200-CMF350、F シリーズ、H シリーズ、R シリーズ、T シリーズのセンサーへの一体型取付
•取り付けブラケットによるリモート取り付けの 9 線式
アプリケーションの種類

• スマートメータ検証
• 濃度測定
• API 参照
危険物に関する認定

• クラス I、ディビジョン 1
• クラス I、ディビジョン 2
• ゾーン 1
• ゾーン 2
• 本質安全
• 防爆

機能

Micro Motion T050F ストレートチューブコリオリメータ、1/2 インチ (DN15)、チタニウムグレード9、15 Ra 仕上げ
  • 流量計 1 台で、インラインで質量流量、密度、濃度、体積流量、および温度を直接計測します
  • ほとんどの液体に対応可能なチタン構造を選択していただけます
  • 多様な種類の伝送器をご用意しているので、実質的にあらゆる接続ニーズにも対応可能です
  • 高度な 15 および 32 rA 表面仕上げと EHEDG、認証済みの 3-A 認可および ASME BPE により、油圧式用途で使用できます
  • CSA（クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D）、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証を取得
  • CIP（定置洗浄）と SIP（定置滅菌）を容易に行える設計により、時間を節約します
  • 直配管や流量調整を必要としない極めて堅牢な設計により、設置を簡易化しています
Micro Motion 4200 2 線式トランスミッタ
  • 最大 +/-0.10% の質量流量精度および +/0.0005 g/cc の密度精度（液体およびスラリー）、または +/-0.25% の質量流量精度（ガス）の、広範なコリオリ質量流量センサを利用可能。
  • リアルタイムクロックの時刻スタンプのプロセスデータ、アラート、スマートメータ検証を統合したレポートと監査ログ。搭載のデータ履歴機能により完全な監査証跡を提供し、プロセスの問題を判定します。
  • 8か国語に対応し、統合ソフトウェア回転機能でフロントカバーを外さず回転可能なグラフィックディスプレイを使用し、火気使用工事許可の制限事項によるダウンタイムを最小限に抑えます。
  • 追加の電力やケーブル敷設コストの必要なく、わずかな手間で既存の 2 線式流量機器と交換可能です。
  • 電源が中央に配置されていない工場を容易に拡張可能
  • スマートメータ検証はコリオリ流量計の迅速で完全な評価を行い、流量計が浸食、腐食その他、校正に影響する要因に流量計が影響されているかどうかを判定します。基本バージョンのスマートメータ検証が、標準として付属しています。
  • IEC 61508 に既定された安全度基準、SIL2（使い捨て用）、SIL3（複数回使用）の認定を受けています。
  • 直接計測による正確で再現性の高い質量測定は、プロセスのコントロールを改善し、必要な測定機器の数を減らします。
  • 無線 THUM™ オプションを利用することで、設置と操作を非常に柔軟に行えます。
