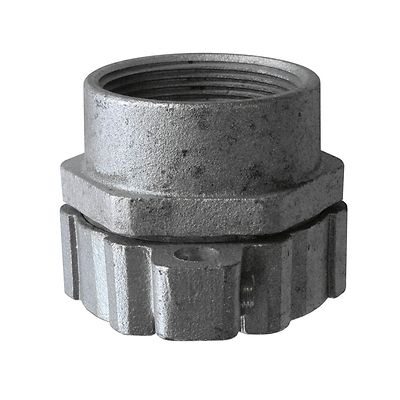

O-Zgedney-P-ground-tite-4qcombo-lt-ozg

O-Z/Gedney™ Ground-Tite™ 4Q 液密コンビネーションカップリング

お求め先

製品概要

O-Z/Gedney™ Ground-Tite™ 4Q シリーズ液密コンビネーションカップリングは、NPT おねじ式ハブを使用しています。 これらは、液密の柔軟な金属コンジットを固定し、アースし、かつ密閉する目的と、液密の外部のボンディングコンダクターの終端に使用されます。 直径がコンパクトでスリムな設計で、コネクタの回転半径を小さく抑えています。

機能

  • 正接地タイプ
  • 液密の柔軟な金属コンジットからねじ式堅牢コンジット管および IMC
  • 接地ラグは可鍛鉄パッキン押さえナットの主要部分として鋳造されているため、 地絡に対する優れた耐性を発揮
  • ロックナットと KO シールリングを使用
  • 液密/水密/油密/耐コンクリート
  • NPT ねじ式開口部に設置する場合は UL リステッド NEMA タイプ 4、または UL リステッド電線管ハブ（1-1/4" 以上のサイズではねじシーラント剤が必要となります)
  • 長尺フェルール抜け落ちや急角度コンジットの「飛び出し」を抑制
  • フェルールは点検用窓を備えているため接続の目視確認が可能

仕様

NEC/CEC 認証と適合
次の用途に適しています: NEC 501.4(B) のクラス I、ディビジョン 2、NEC 505.15(C)(2) のクラス I、ゾーン 2、NEC 502.4(A)(1)(e) のクラス II、ディビジョン 1、NEC 502.4(B)(2) のクラス II、ディビジョン 2、NEC 503.3(A)(2) のクラス III、ディビジョン 1、NEC 503.3(B) のクラス III、ディビジョン 2、NEC 504.20 の本質安全
標準の材質および仕上げ
電気亜鉛めっき可鍛鉄製のボディとナット。 電気亜鉛めっき鋼製のフェルール
オプションの材質
溶融亜鉛めっきまたは機械亜鉛メッキを選択可能。 詳細はカタログのページに記載されています。 価格および入手可能性については最寄りの代理店にお問い合わせください。
