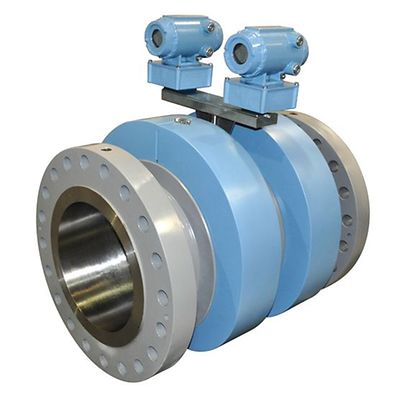

Rosemount-P-3416 4+2 Dual-Configure Gas Ultrasonic Flow Meter

Rosemount™ 3416 4+2 デュアル構成ガス超音波流量計

ラインサイズを選択

サイズ

お見積りのご依頼

製品概要

Rosemount 3416 4+2 超音波流量計は、現場で実績のある Rosemount 四経路式の British Gas 社仕様弦メータ（OIML R137 1&:2 精度等級 0.5 認定）のパワーおよび性能と、二経路式の反射チェックメータを 1 つのボディに備え、小さな流量外乱の原因を即座に突き止めます。高感度の鉛直 90° 経路により、(LAUF) ガスの損失および使途不明を著しく増加させうる管の底の微量の流体やその他の堆積物を迅速に検出します。超高速 3410 シリーズ電子機器により生成される豊富な予測診断は、MeterLink™ ソフトウェアを使用して表示され、損失の原因となるプロセス不具合のリアルタイム検出に役立ちます。

仕様

管径: DN100 ～ DN600 (101.6 ～ 609.6 mm (4 ～ 24 インチ))

流体のタイプ: ガス

精度: 四経路式計測器: 流量校正範囲全体にわたり、相対的に測定値の ±0.1%

再現性: 四経路式計器: 5 ～ 100 ft/s（1.5 ～ 30.5 m/s）では測定値の ±0.05%
二経路式計器: 5 ～ 100 ft/s（1.5 ～ 30.5 m/s）では測定値の ±0.1%

速度: 定格性能は最大 100 ft/s (30 m/s)、サイズによりオーバーレンジ性能が 125 ft/s (38 m/s) を超える

動作温度範囲: T-21 トランスデューサ: -20°C ～ +100°C (-4°F ～ +212°F)
T-41 トランスデューサ: -50°C ～ +100°C (-58°F ～ +212°F)
T-22 トランスデューサ: –50°C ～ 100°C (–58°F ～ +212°F) 1,034 ～ 27,579 kPa (150 ～ 4,000 psig)

動作圧力範囲: T-21/T-41/T-22 トランスデューサ: 689 ～ 27,579 kPag (100 ～ 4,000 psig)
T-21/T-41/T-22 トランスデューサ: 縮小 Qmax (製品データシートを参照) で利用可能な最小動作圧力 345 kPag (50 psig)

材質: 炭素鋼およびステンレス鋼

機能

極めて感度の高い垂直診断経路を通してパイプ底部の僅かな液体やゴミ・異物を検出可能
パイプライン内壁の蓄積物をリアルタイムで検出する、高感度、30° の単一式反映回路
干渉やノイズを防止する特許取得のトランスデューサ同期機能により流量障害の検出を迅速化
一斉に動作して相互に反映し協和しあうマルチパスにより共通モードエラーを回避
壁面への堆積、液体、詰まり、ガス品質の逸脱などに対するプロセスアラートにより、測定の不確実性を軽減
旋回流、流れの交差、非対称の流れ、乱気流を示すフロープロファイルの 3D ビューにより問題解決をスピードアップ
AGA 8（圧縮率）と AGA 10（音速）の自動計算による手動エラーの軽減
最新の 3410 Electronicsファームウェアアップデートに含まれる新しいスマートメータ性能検証の基本機能により、今までデータ分析とトラブルシューティングに費やしていた時間の大幅な短縮を実現
