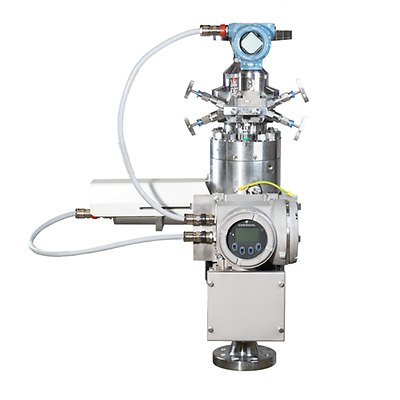

Roxar-P-2600-Multiphase

Roxar 2600 多相流流量計

お見積りのご依頼
参考情報
専門家に相談する

製品概要

Roxar 2600 多相流流量計（MPFM）は、流動様式の特性を正確に明らかにし、抗井の生産能力に関する重要な情報を提供します。拡張性に優れたテクノロジプラットフォームをベースとした最先端の流量計の信号処理とフィールドエレクトロニクスが、高い測定感度と包括的な流量マッピングを実現します。このモジュラーメーターを採用すれば、すべての現場条件とコスト要件を満たしながら、生産最適化、流量保証、坑井テストを改善できます。

仕様

動作範囲
0～100% 液体内の水比率（WLR）
0～100% ガス体積割合（GVF）
据付
垂直上昇流
センサテクノロジ
DP 26 – 多電極、デュアルプレーン
Roxar Zector テクノロジ
通信ポート
RS-485/イーサネット
証明書
ATEX、IECEx、CSA C/US および EAC
Process Wetted Material
Duplex UNS S31803
Stainless steel UNS S31600
Super duplex UNS S32760
Inconel 625 UNS N06625
PEEK natural
Flange Connection
ANSI flanges or hubs with clamp connectors
Gamma measurement (when applicable)
Compact gamma system
Source: Cs-137
2, 5 or 8.3 mCi
Half-life 30.1 years
Power Supply
18-30 VDC
100-240 VAC
Power consumption: < 20 W
Communication Protocol
Modbus RTU
Modbus TCP
HTTP
Communication Interface
RS-485
Ethernet
Mounting
Painted aluminium Ex d housing for hazardous area
SS 316L Ex d housing for hazardous area
Certifications/Approvals
Hazardous area certification: ATEX, IECEx, cCSAus
Design code: ASME B16.5, ASME B31.3
Material specification compliance: ASME B31.3
Sour service wetted parts: NACE MR 0175, ISO 15156

機能

  • 高度な信号処理とフィールドエレクトロニクスにより流量を正確に特徴付けします
  • 様々な流動様式における非対称流量の識別および計測により、計測の確実性を向上させます
  • 現場実証済みの計測原理により、費用を飛躍的に削減します
  • コンパクトで軽量なソリューション
  • 低電力消費で設置が簡単
  • モジュール設計により柔軟性を実現
  • Robust full-range non-gamma meter version available, for operators who prefer to avoid the use of a radioactive source
  • Fully compatible with Roxar 2600 Multiphase Flow Meter Performance Monitoring, giving operators continuous access to Emerson expertise and support
  • The Roxar Multiphase Salinity System (RMSS) available as an additional module, providing live salinity content information when operating in water-dominant flow
