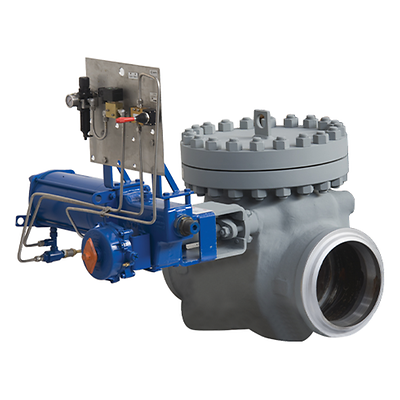

Sempell Fasani 逆止弁

急速閉止式逆止弁は、給湯器や補助タービンなどに蒸気を供給するタービン抽気配管に設置されています。1秒もかからず閉止が作動します。弁は、サイドマウントアクチュエータを有し、スプリング方式に閉止します。

ディスクは逆流によって自動で閉止します。
弁座面とレーバー間のオフセットによって無流量状態でディスクは完全に閉止されます。
誘導流動不安定性による破損を防ぐため、ディスクには回転防止装置が付いています。
アクチュエータが開位置（加圧シリンダーと圧縮スプリング）にあるとき、ディスクは自由にスイングします。
垂直な弁座設計、ディスクの大きな開き角（75度）、内部形状の正確な設計により、内部乱流が非常に制限されています。これにより、圧力損失が小さくなります。
急速排気時には、圧縮スプリングにより1秒もかからずに閉止が可能です。（完全弁座閉止は、蒸気の流れがゼロになった場合のみ有効）
アクチュエータの動きはストロークの最初の部分に制限され、閉位置に近づくとディスクは数度だけ自由にスイングします。これは、強制的に閉止するによって、たびたび生じる内部衝撃により起こり得る変形を防ぐためです。
標準的アクチュエータ構成は以下の通りです。（リミットスイッチ、圧力計、フィルター、急速排気弁、局所閉鎖試験装置）
四分の一回転のアクチュエータによってオペレータの安全を保証します。
