Sempell-P-P000838

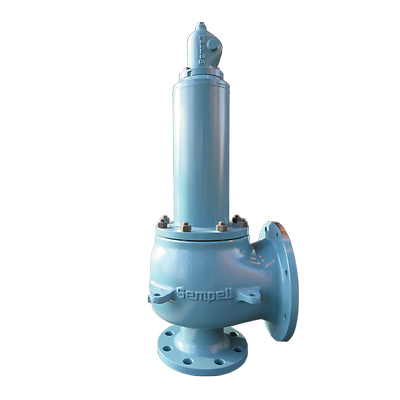

Sempell モデル VSE/VSR 安全バルブ

製品概要

スプリング式の直接使用安全リリーフ弁 (DIN フランジ)、ASME フランジまたは溶接の接続部

機能

  • 完全に柔軟な接続: DIN および ASME フランジ、ねじ切り、溶接端
  • ポップアクション
  • 機械式リフトストップにより機能の安定性を保証
  • 高い許容背圧
  • 空気圧/気圧式安全バルブとして使用可能なアクチュエータ付き
  • 1 – ピースのスピンドル設計
サイズ:
DN 25 – DN 200
NPS 1” – NPS 8”
圧力定格:
PN 10 & #8211; PN 500
クラス 150 & #8211; クラス 2500
温度:
-196 ° C ~ + 600 °
& #8211; 300 ° F ~ + 1100 ° F
圧力を設定:
0.5 –500 bar
設計:
VSE1 オープンボンネット
VSE2 コンベンショナル
小さな圧力で VSE4 の重量が積載されました
VSE5 バランスベローズ
VSR? 調整可能なブローダウン
本体材質
1.0619/SA216 WCB
1.7357/SA217 WC6
1.4308/SA351 CF8
1.4581/SA351 CF8MC
1.6220/SA352 LCC
その他素材はリクエストに応じて入手可能
アクセサリ:
冷却空間、ピストンのバランス、揚器、テスト用 gag、ポジションインジケーター、ソフトシート
